Classe seconda, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Leggere una struttura di ingegneria romana distinguendo il canale idrico dalle arcate di sostegno.
- Applicare il metodo a un caso delimitato.
- Dichiarare che cosa la figura e le fonti non permettono di inferire.
Prima di iniziare
- Lettura di un testo e identificazione dei dati
- Confronto fra caso e modello
L'idea centrale
Un acquedotto trasporta acqua lungo un percorso progettato. Le arcate possono sostenere il canale quando il tracciato deve attraversare un avvallamento; non sono esse stesse il tubo in cui l'acqua scorre. Nel modello illustrato occorre seguire con lo sguardo la linea superiore e poi distinguere pilastri, archi e canale. Un acquedotto reale può comprendere tratti sotterranei, condotte e opere di raccolta: una fila di arcate è soltanto la parte più visibile di alcuni percorsi. Il caso è costruito per leggere una funzione architettonica, non per identificare un monumento preciso.
Per affrontare «Acquedotto romano: sostegni, canale e percorso dell'acqua», parto da questa domanda concreta: Leggere una struttura di ingegneria romana distinguendo il canale idrico dalle arcate di sostegno. Il caso di riferimento è «In un modello inventato, un canale attraversa una valle sopra piloni: che cosa trasporta il canale?». Lo scopo del percorso è saper spiegare perché una risposta regge e quali dati non sono disponibili. Nel caso dell'acquedotto segui il canale superiore prima di contare gli archi: il vuoto sotto l'arco non è il percorso dell'acqua. La domanda funzionale resta distinta da quella cronologica, che richiederebbe un manufatto documentato. Osserva la forma dall'insieme ai particolari: struttura, aperture, rapporto fra sostegni e parti portate, eventuale organizzazione dello spazio. Descrivi ciò che è effettivamente visibile prima di assegnare funzione, stile o data. Un disegno schematico serve a isolare una relazione; la prospettiva o il colore possono essere scelti per la leggibilità e non consentono misure precise. Il lessico tecnico va collegato a un dettaglio osservabile.
Un passo in più
Un acquedotto è un sistema per condurre acqua lungo un percorso progettato; le arcate sono soltanto una possibile soluzione quando il terreno richiede sostegno. Condotti sotterranei, gallerie e tratti sopraelevati possono convivere. Per distinguere un acquedotto da un ponte serve riconoscere il canale e l'uso documentato. La portata dipende da misure idrauliche, non dallo spessore apparente delle linee in un disegno.
Testo e dati del caso

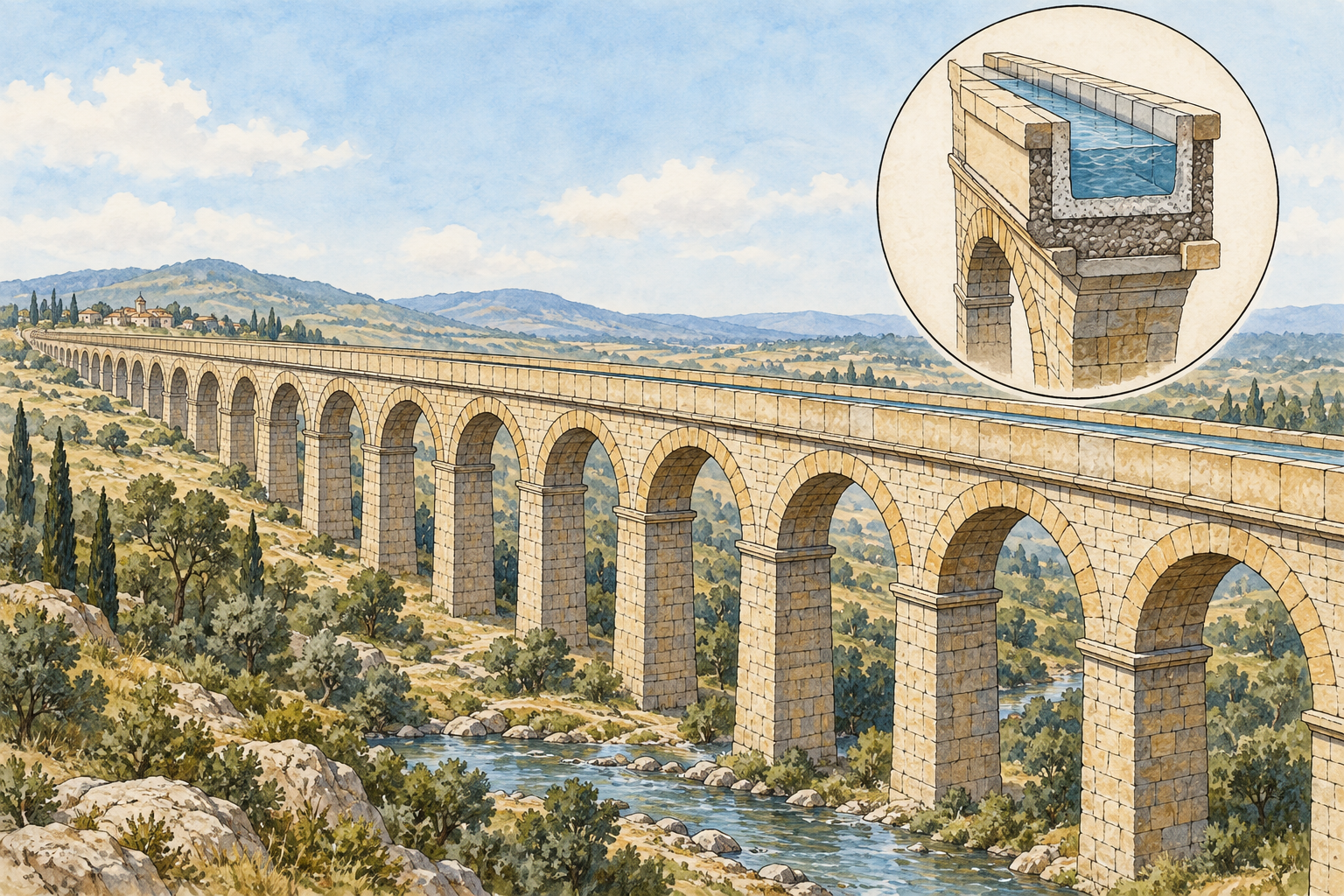

Un acquedotto generico attraversa una valle in un disegno didattico; il canale scorre sopra una successione di archi.
- Regola e condizioni
- La lettura formale procede dal sistema complessivo agli elementi. La struttura porta il peso del canale e trasmette i carichi verso i sostegni e il terreno. Un arco permette un'apertura fra due supporti; più archi ripetuti coprono una distanza maggiore. Non basta vedere una forma arcuata per sapere che un edificio è romano: servono provenienza, materiali, tecnica documentata, stratigrafia e confronto storico. Anche il termine 'acquedotto' indica una funzione, mentre il numero dei livelli, la larghezza delle campate e la pendenza dipendono dal progetto concreto. Il disegno non fornisce misure attendibili.
Passo per passo
- Leggi i dati dichiarati nel caso, senza aggiungerne altri.
- Distingui elementi osservabili, regola e ipotesi interpretativa.
- Applica il procedimento del modello soltanto all'ambito indicato.
- Controlla il risultato e scrivi il limite della conclusione.
Esempio svolto
In un modello inventato, un canale attraversa una valle sopra piloni: che cosa trasporta il canale?
- Distinguo condotto e sostegni.
- Il percorso superiore è destinato all'acqua.
- Controllo: I piloni sorreggono ma non sono il condotto.
Acqua.
Errore da evitare
Scambiare l'apertura dell'arco con il condotto d'acqua o datare la struttura dalla sola sagoma.
Laboratorio 2: Caso guidato 2
Lo stesso percorso attraversa una collina in galleria: tutti i tratti devono essere su arcate?
- Confronto due soluzioni del tracciato.
- La galleria è un tratto non sopraelevato.
- Un acquedotto può combinare tecniche.
No.
Laboratorio 3: Caso guidato 3
Un ponte con arcate consente il passaggio di carri: è per questo un acquedotto?
- La forma ad arco non determina la funzione.
- Cerco un canale idraulico e prove d'uso dell'acqua.
- Senza quel percorso non attribuisco la funzione.
No.
Laboratorio 4: Caso guidato 4
Un disegno senza quote mostra un canale largo: puoi calcolare la portata?
- La portata richiede sezione, velocità e condizioni.
- La larghezza apparente del raster non è una misura.
- Servono dati idraulici.
No.
Laboratorio 5: Caso guidato 5
Un manufatto reale ha archi simili al modello: quale prova serve prima di attribuirlo a Roma antica?
- La somiglianza formale è un indizio debole.
- Confronto contesto archeologico, materiali e documenti.
- Una datazione richiede evidenza verificabile.
Contesto e documentazione storica.
Per approfondire e verificare
- Per confrontare due immagini, annota prima ciò che è visibile: un canale superiore, una serie di aperture, il rapporto con il suolo. Poi formula un'ipotesi funzionale e specifica quale dato la potrebbe confermare. Se manca una sezione o una relazione archeologica, non dedurre la portata d'acqua né il metodo di costruzione. La decorazione, quando presente, non sostituisce l'analisi del percorso idrico. Questa unità integra lo studio degli archi con una diversa domanda: come una soluzione costruttiva rende possibile una rete di distribuzione. Il suo posto nel secondo anno è una scelta didattica entro il primo biennio indicato dal decreto.
- Caso e figura sono originali e simulati. La collocazione in seconda è editoriale.
- Alla fine, riprendo l'errore più probabile: Scambiare l'apertura dell'arco con il condotto d'acqua o datare la struttura dalla sola sagoma. Lo confronto con il controllo dell'esempio iniziale: I piloni sorreggono ma non sono il condotto. Il supporto visivo aiuta in questo punto preciso: Separare il percorso dell'acqua dalla struttura portante. Il suo limite va conservato nel ragionamento: La figura non misura portata, pendenza o epoca e non raffigura un monumento identificato. Per attribuire un'opera reale occorrono provenienza, materiali, storia degli interventi e confronto documentato. La somiglianza di un arco o di una facciata è un indizio da controllare, non una prova conclusiva. Confronta due elementi della figura e spiega che cosa cambia nella funzione o nella lettura; segnala poi quale informazione un'immagine esterna o una pianta potrebbe aggiungere.
Prova subito
In un acquedotto ipotetico la condotta corre per 80 m sotto terra e poi sopra un ponte ad archi. In quale dei due tratti scorre l'acqua?
Vedi la soluzione spiegata
Risposta: In entrambi i tratti della condotta.
Il percorso dell'acqua è la condotta continua; la posizione sotterranea o sopraelevata non cambia la sua funzione.
Risposta: In entrambi i tratti della condotta.
Il percorso dell'acqua è la condotta continua; la posizione sotterranea o sopraelevata non cambia la sua funzione.
Un canale attraversa una valle su tre campate ad arco separate da pilastri. Se una campata è di 6 m e le altre due di 8 m ciascuna, quale distanza coprono le tre aperture, esclusi i pilastri?
Vedi la soluzione spiegata
Risposta: 22 m.
Si sommano solo le aperture dichiarate: 6+8+8=22 m; la lunghezza totale della struttura richiederebbe anche la larghezza dei pilastri.
Risposta: 22 m.
Si sommano solo le aperture dichiarate: 6+8+8=22 m; la lunghezza totale della struttura richiederebbe anche la larghezza dei pilastri.
Un tracciato d'acqua incontra una collina. Una squadra propone una galleria invece di arcate esterne: questa scelta contraddice la funzione di acquedotto?
Vedi la soluzione spiegata
Risposta: No.
La funzione è trasportare acqua; la soluzione costruttiva può cambiare secondo il terreno.
Risposta: No.
La funzione è trasportare acqua; la soluzione costruttiva può cambiare secondo il terreno.
Si trova un arco di pietra senza iscrizione. Una scheda di scavo ne documenta posizione e materiali, ma nessuna condotta. Quale funzione resta da verificare prima di chiamarlo acquedotto?
Vedi la soluzione spiegata
Risposta: Se era collegato a un percorso per l'acqua.
La sola forma ad arco e la provenienza non attestano un canale idraulico.
Risposta: Se era collegato a un percorso per l'acqua.
La sola forma ad arco e la provenienza non attestano un canale idraulico.
Una sezione schematica del canale misura 2 m². Basta questo dato per calcolare la portata in m³/s? Indica il dato fisico mancante.
Vedi la soluzione spiegata
Risposta: No; manca almeno la velocità media dell'acqua.
La portata volumetrica richiede sezione × velocità media: m²×m/s=m³/s.
Risposta: No; manca almeno la velocità media dell'acqua.
La portata volumetrica richiede sezione × velocità media: m²×m/s=m³/s.
Un canale coperto porta acqua attraverso un terreno pianeggiante senza alcuna arcata visibile. L'assenza di archi esclude che sia parte di un acquedotto?
Vedi la soluzione spiegata
Risposta: No: la condotta che trasporta acqua può farne parte anche senza arcate.
Le arcate sono una possibile soluzione di sostegno; la funzione idraulica dipende dal percorso dell'acqua.
Risposta: No: la condotta che trasporta acqua può farne parte anche senza arcate.
Le arcate sono una possibile soluzione di sostegno; la funzione idraulica dipende dal percorso dell'acqua.
Descrivi un'opera inventata con canale coperto su quattro pilastri e terreno in discesa. Scrivi nell'ordine funzione, sostegni e limite di ciò che puoi dedurre senza quote.
Vedi la soluzione spiegata
Risposta: Trasporta acqua nel canale coperto; quattro pilastri sostengono il tratto; senza quote non si calcolano pendenza o portata.
La descrizione separa dato funzionale, elemento portante e inferenze numeriche non autorizzate.
Risposta: Trasporta acqua nel canale coperto; quattro pilastri sostengono il tratto; senza quote non si calcolano pendenza o portata.
La descrizione separa dato funzionale, elemento portante e inferenze numeriche non autorizzate.
Allineamento curricolare e fonti
- DISEGNO E STORIA DELL'ARTE / PRIMO BIENNIO / opere di ingegneria romana · righe 1750–1769 · Leggere una struttura di ingegneria romana distinguendo il canale idrico dalle arcate di sostegno. La distribuzione nell'anno è editoriale. · DM 211/2010 · Allegato F · Liceo scientifico ordinario · obiettivi delle discipline
