Classe seconda, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Distinguere profilo semicircolare e profilo che converge in punta.
- Descrivere somiglianze e differenze senza usare solo un'etichetta di stile.
- Separare classificazione formale da datazione storica.
Prima di iniziare
- Arco a tutto sesto
- Semicerchio
- Descrizione visiva
L'idea centrale

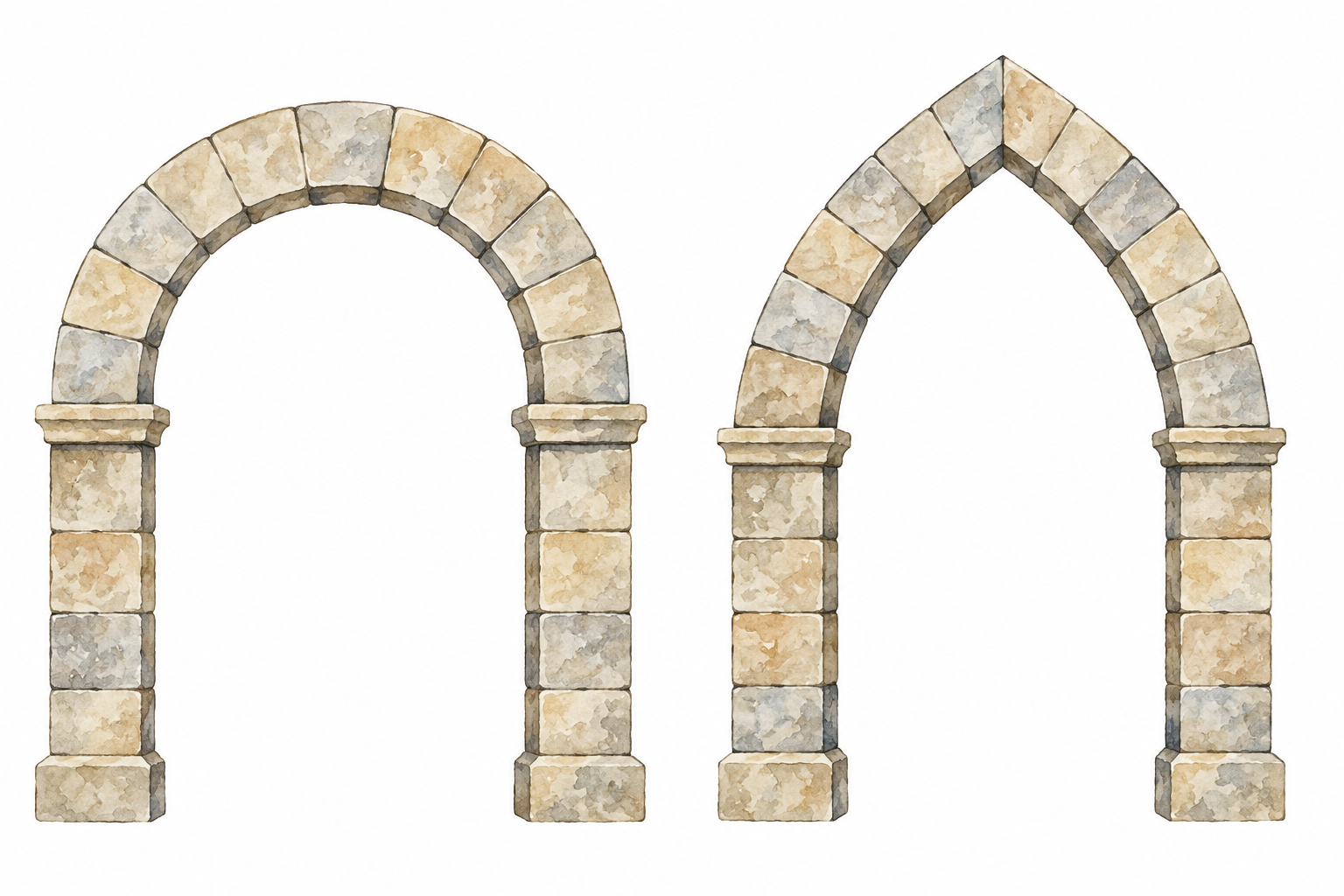

L'apertura a sinistra ha sommità arrotondata, vicina a un semicerchio: è un modello di arco a tutto sesto. L'apertura a destra sale verso una punta: è un modello di arco acuto. Entrambe poggiano su sostegni laterali. Il disegno non è un rilievo architettonico in scala né mostra edifici reali.
Per affrontare «Due profili d'arco: tondo e acuto», parto da questa domanda concreta: Distinguere profilo semicircolare e profilo che converge in punta. Il caso di riferimento è «Due aperture X e Y: X ha curva semicircolare, Y due curve che convergono; quale è acuta?». Lo scopo del percorso è saper spiegare perché una risposta regge e quali dati non sono disponibili. Il confronto utile riguarda il profilo curvo delle due aperture e il modo in cui il disegno lo rende riconoscibile. Il solo profilo non permette di assegnare un secolo: un edificio reale può conservare interventi di più epoche. Osserva la forma dall'insieme ai particolari: struttura, aperture, rapporto fra sostegni e parti portate, eventuale organizzazione dello spazio. Descrivi ciò che è effettivamente visibile prima di assegnare funzione, stile o data. Un disegno schematico serve a isolare una relazione; la prospettiva o il colore possono essere scelti per la leggibilità e non consentono misure precise. Il lessico tecnico va collegato a un dettaglio osservabile.
Un passo in più
Descrivere un arco significa osservare il profilo della sommità, i sostegni e l'apertura, separando la geometria dall'attribuzione storica. Un arco a tutto sesto è arrotondato, vicino al semicerchio; un arco acuto converge verso una punta. Entrambi possono comparire in epoche differenti, anche come riprese moderne. Un'immagine non quotata non permette ricavare luce, altezza o carico reali.
- Regola e condizioni
- Per confrontare due archi descrivi contorno interno, sommità e sostegni. «Tutto sesto» designa un profilo tondo; «acuto» un incontro in punta di due rami curvi. Il solo profilo non certifica un secolo o una città: occorrono contesto, materiali e fonti.
Passo per passo
- Segui il bordo interno dall'imposta sinistra alla sommità e giù a destra.
- Chiedi se la sommità è arrotondata oppure forma una punta.
- Nomina i sostegni comuni e il tratto distintivo.
- Per una attribuzione storica cerca l'edificio documentato, non la sola sagoma.
Esempio svolto
Due aperture X e Y: X ha curva semicircolare, Y due curve che convergono; quale è acuta?
- Descrivo i profili prima di dare nomi.
- La convergenza in punta caratterizza Y.
- Controllo: La forma non attribuisce un secolo.
Y.
Errore da evitare
Scambiare una somiglianza formale per una data certa oppure misurare il raggio del disegno come dimensione reale.
Laboratorio 2: Caso guidato 2
Nello stesso confronto, quale è a tutto sesto?
- Cerco la curva arrotondata prossima al semicerchio.
- X mostra quel profilo.
- Non misuro l'esatta circonferenza dal disegno.
X.
Laboratorio 3: Caso guidato 3
I due modelli hanno sostegni laterali: questo basta a dire che reggono lo stesso carico?
- La forma condivisa non specifica materiali né dimensioni.
- Il carico dipende dal progetto strutturale.
- Servono quote e proprietà dei materiali.
No.
Laboratorio 4: Caso guidato 4
Un arco a punta è costruito in un edificio contemporaneo: è necessariamente medievale?
- Distinguo forma e cronologia.
- Uno stile può essere ripreso più tardi.
- Occorrono fonti di datazione.
No.
Laboratorio 5: Caso guidato 5
Il profilo X sembra largo 6 cm sullo schermo: qual è la larghezza reale?
- Cerco una scala o quota affidabile.
- Il raster può essere ingrandito o ridotto.
- Non posso convertirlo in metri.
Non determinabile.
Per approfondire e verificare
- La storia dell'arte studia anche costruzione, funzione, modifiche e contesto: la tassonomia della forma è una prima osservazione, non l'analisi completa.
- Le pietre sono decorative; il disegno non simula carichi o stabilità strutturale calcolati.
- Alla fine, riprendo l'errore più probabile: Scambiare una somiglianza formale per una data certa oppure misurare il raggio del disegno come dimensione reale. Lo confronto con il controllo dell'esempio iniziale: La forma non attribuisce un secolo. Il supporto visivo aiuta in questo punto preciso: Confrontare bordi interni e sommità dei due profili. Il suo limite va conservato nel ragionamento: Le forme non attribuiscono data, città, stile esclusivo o prestazione strutturale a un edificio reale. Per attribuire un'opera reale occorrono provenienza, materiali, storia degli interventi e confronto documentato. La somiglianza di un arco o di una facciata è un indizio da controllare, non una prova conclusiva. Confronta due elementi della figura e spiega che cosa cambia nella funzione o nella lettura; segnala poi quale informazione un'immagine esterna o una pianta potrebbe aggiungere.
Prova subito
In un progetto inventato un'apertura semicircolare ha luce di 6 m e freccia centrale di 3 m. Le misure sono compatibili con un semicerchio?
Vedi la soluzione spiegata
Risposta: Sì.
Nel semicerchio la freccia centrale coincide con il raggio, metà della luce: 6÷2=3 m.
Risposta: Sì.
Nel semicerchio la freccia centrale coincide con il raggio, metà della luce: 6÷2=3 m.
Quale apertura converge in una punta?
Vedi la soluzione spiegata
Risposta: Quella a destra, ad arco acuto.
I due rami si incontrano in alto.
Risposta: Quella a destra, ad arco acuto.
I due rami si incontrano in alto.
Due archi affiancati condividono un unico piedritto centrale; ciascuno ha due appoggi. Quanti piedritti distinti servono nel modello?
Vedi la soluzione spiegata
Risposta: Tre.
Ai due sostegni esterni si aggiunge quello centrale condiviso: 2+1=3, non quattro.
Risposta: Tre.
Ai due sostegni esterni si aggiunge quello centrale condiviso: 2+1=3, non quattro.
Un documento d'archivio data al 1880 un edificio con archi a punta. Quale dato usare per datarlo: il profilo o il documento?
Vedi la soluzione spiegata
Risposta: Il documento: 1880.
La forma può essere imitata in epoche diverse; qui la fonte datata riguarda l'edificio concreto.
Risposta: Il documento: 1880.
La forma può essere imitata in epoche diverse; qui la fonte datata riguarda l'edificio concreto.
Puoi calcolare un carico strutturale da questa figura?
Vedi la soluzione spiegata
Risposta: No; non è un progetto quotato.
Mancano dimensioni e materiali misurati.
Risposta: No; non è un progetto quotato.
Mancano dimensioni e materiali misurati.
Nel progetto fittizio A, due rami curvi si incontrano in un vertice; nel progetto B, il profilo interno è un semicerchio. Quale progetto ha profilo acuto?
Vedi la soluzione spiegata
Risposta: Il progetto A.
Il vertice formato dai due rami distingue A dal semicerchio di B; le lettere non derivano dalla figura della lezione.
Risposta: Il progetto A.
Il vertice formato dai due rami distingue A dal semicerchio di B; le lettere non derivano dalla figura della lezione.
Un rilievo laterale documenta lo spessore di un arco, ma non ne mostra il contorno frontale. Puoi stabilire da quel solo rilievo se il profilo è tondo o acuto? Quale vista serve?
Vedi la soluzione spiegata
Risposta: No; serve una vista frontale del profilo interno.
Lo spessore laterale non mostra se i due rami formano un semicerchio o si incontrano in un vertice.
Risposta: No; serve una vista frontale del profilo interno.
Lo spessore laterale non mostra se i due rami formano un semicerchio o si incontrano in un vertice.
Allineamento curricolare e fonti
- DISEGNO E STORIA DELL'ARTE / PRIMO BIENNIO · righe 1750–1774 · Descrivere con lessico formale elementi dell'architettura medievale e confrontarli mediante osservazione e disegno. La distribuzione nell'anno è editoriale. · DM 211/2010 · Allegato F · Liceo scientifico ordinario · obiettivi delle discipline
