Classe seconda, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Associare fronte a larghezza×altezza.
- Associare lato a profondità×altezza.
- Associare pianta a larghezza×profondità e non confondere vista con volume.
Prima di iniziare
- Rettangolo
- Parallelepipedo
- Larghezza, altezza, profondità
L'idea centrale

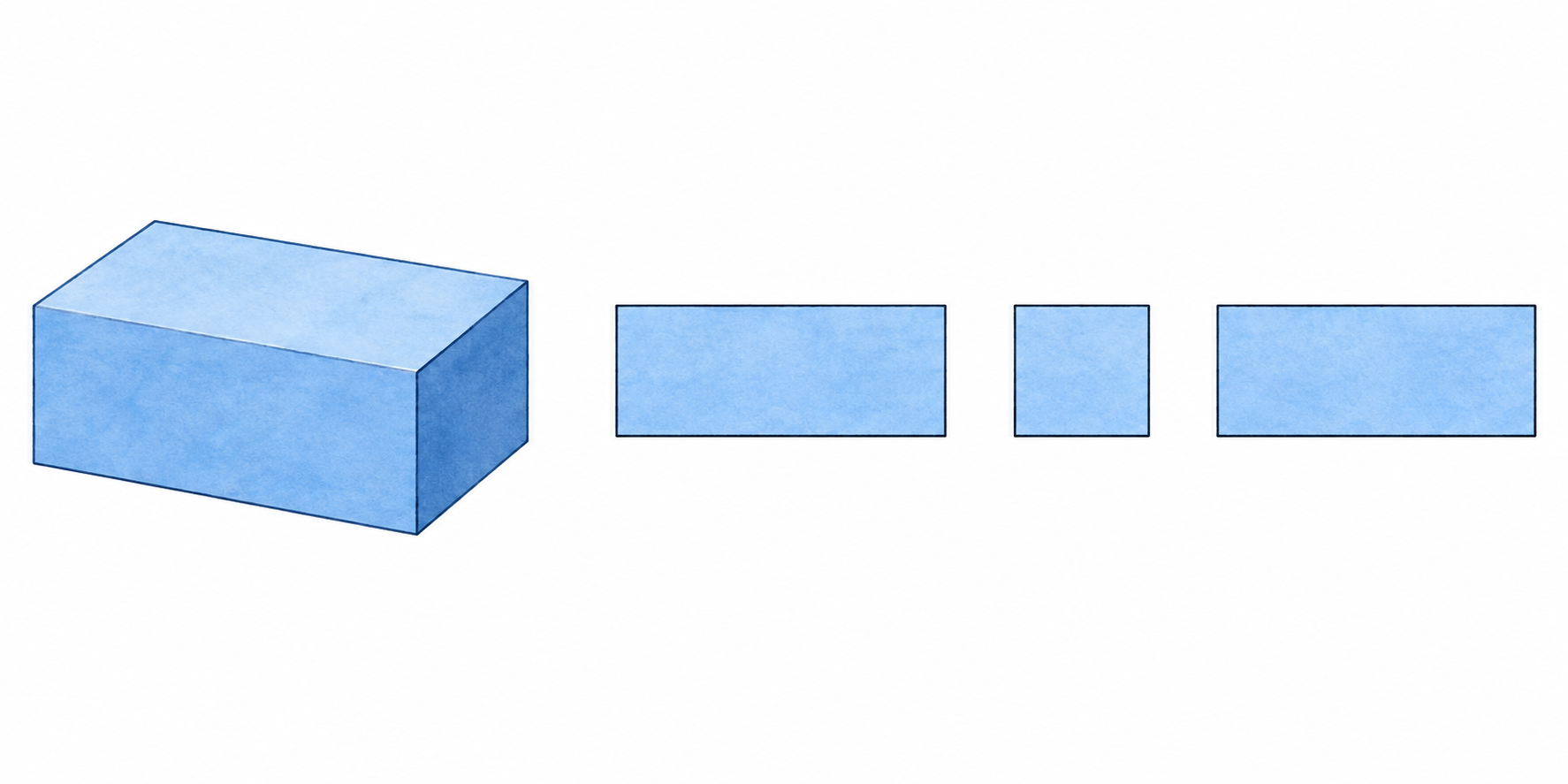

Una vista ortogonale rappresenta il solido osservato lungo una direzione perpendicolare al piano di disegno. Nel modello testuale il blocco misura 2 di larghezza, 1 di altezza e 1 di profondità. Di fronte si vede un rettangolo 2×1; di lato un quadrato 1×1; dall'alto un rettangolo 2×1. La figura affianca viste schematiche senza nomi: l'ordine esplicativo è fronte, lato, alto da sinistra a destra.
Per affrontare «Lo stesso blocco in tre viste ortogonali», parto da questa domanda concreta: Associare fronte a larghezza×altezza. Il caso di riferimento è «Un blocco nuovo è largo 3, alto 1, profondo 2: quali dimensioni mostra il fronte?». Lo scopo del percorso è saper spiegare perché una risposta regge e quali dati non sono disponibili. Una vista frontale perde la profondità, quella laterale perde la larghezza e quella dall'alto perde l'altezza. Incrocia le tre informazioni prima di ricostruire il blocco: una sola sagoma quadrata può corrispondere a più solidi. Osserva la forma dall'insieme ai particolari: struttura, aperture, rapporto fra sostegni e parti portate, eventuale organizzazione dello spazio. Descrivi ciò che è effettivamente visibile prima di assegnare funzione, stile o data. Un disegno schematico serve a isolare una relazione; la prospettiva o il colore possono essere scelti per la leggibilità e non consentono misure precise. Il lessico tecnico va collegato a un dettaglio osservabile.
Un passo in più
Le proiezioni ortogonali rappresentano lo stesso solido da direzioni diverse. Fronte combina larghezza e altezza; lato combina profondità e altezza; pianta combina larghezza e profondità. Le dimensioni ripetute devono concordare fra le viste, il che permette controllare la ricostruzione. Quote testuali e misure con scala hanno valore geometrico; la dimensione di un PNG sullo schermo cambia con lo zoom e non è una quota.
Testo e dati del caso
Larghezza: 2
Altezza: 1
Profondita: 1
Unita: unità arbitrarie
- Regola e condizioni
- Vista frontale = larghezza×altezza; vista laterale = profondità×altezza; pianta = larghezza×profondità. Per un parallelepipedo tutte e tre sono rettangoli, uno dei quali può essere quadrato. Le tre viste non sono tre oggetti separati.
Passo per passo
- Leggi le tre misure date nel testo.
- Scegli quale dimensione si perde guardando da ogni direzione.
- Scrivi le due misure visibili e disegna il contorno corrispondente.
- Confronta fronte, lato e alto come rappresentazioni dello stesso volume.
Esempio svolto
Un blocco nuovo è largo 3, alto 1, profondo 2: quali dimensioni mostra il fronte?
- Guardo il solido perpendicolarmente alla faccia anteriore.
- Vedo larghezza 3 e altezza 1.
- Controllo: La profondità non appare come dimensione del fronte.
3×1.
Errore da evitare
Assegnare 2×1 a tutte le viste perché il solido è lungo 2; di lato la larghezza è lungo la direzione di osservazione.
Laboratorio 2: Caso guidato 2
Nello stesso blocco, quali dimensioni mostra il lato?
- La vista laterale usa profondità e altezza.
- Profondità 2, altezza 1.
- La larghezza 3 appartiene al fronte e alla pianta.
2×1.
Laboratorio 3: Caso guidato 3
Nello stesso blocco, quali dimensioni mostra la pianta?
- Guardo dall'alto.
- Vedo larghezza 3 e profondità 2.
- L'altezza non compare come dimensione della pianta.
3×2.
Laboratorio 4: Caso guidato 4
Le tre viste 3×1, 2×1 e 3×2 descrivono tre blocchi separati?
- Ogni vista elimina una dimensione visiva dello stesso solido.
- Le misure sono compatibili fra loro.
- Ricompongo un unico blocco 3×2×1.
No.
Laboratorio 5: Caso guidato 5
Un PNG delle viste viene ingrandito al doppio sullo schermo: cambiano le quote dichiarate?
- Le quote sono proprietà del modello.
- Lo zoom cambia solo la misura apparente dei pixel.
- Conservo 3, 2 e 1 come dati testuali.
No.
Per approfondire e verificare
- Quote e linee nascoste si aggiungono nei disegni tecnici completi; questa introduzione usa solo il contorno esterno di un solido senza cavità.
- La pittura è indicativa: per quote esatte valgono i numeri del modello testuale, non le proporzioni in pixel.
- Alla fine, riprendo l'errore più probabile: Assegnare 2×1 a tutte le viste perché il solido è lungo 2; di lato la larghezza è lungo la direzione di osservazione. Lo confronto con il controllo dell'esempio iniziale: La profondità non appare come dimensione del fronte. Il supporto visivo aiuta in questo punto preciso: Confrontare i contorni qualitativi delle tre direzioni di osservazione. Il suo limite va conservato nel ragionamento: Le proporzioni del raster non sono quote; le misure 2×1×1 e l'ordine fronte–lato–alto sono dichiarati dal testo. Per attribuire un'opera reale occorrono provenienza, materiali, storia degli interventi e confronto documentato. La somiglianza di un arco o di una facciata è un indizio da controllare, non una prova conclusiva. Confronta due elementi della figura e spiega che cosa cambia nella funzione o nella lettura; segnala poi quale informazione un'immagine esterna o una pianta potrebbe aggiungere.
Prova subito
Un parallelepipedo nuovo è largo 7 cm, alto 3 cm e profondo 2 cm. Quali quote ha la sua vista frontale ortogonale?
Vedi la soluzione spiegata
Risposta: 7×3 cm.
Il fronte usa larghezza 7 e altezza 3; la profondità 2 compare nella vista laterale o in pianta.
Risposta: 7×3 cm.
Il fronte usa larghezza 7 e altezza 3; la profondità 2 compare nella vista laterale o in pianta.
Un blocco nuovo è largo 6, alto 4 e profondo 2 unità. Quali quote mostra la vista laterale?
Vedi la soluzione spiegata
Risposta: 2×4 unità.
La vista laterale combina profondità 2 e altezza 4, non la larghezza 6.
Risposta: 2×4 unità.
La vista laterale combina profondità 2 e altezza 4, non la larghezza 6.
Per il blocco largo 6, alto 4 e profondo 2 unità, quali quote mostra la pianta?
Vedi la soluzione spiegata
Risposta: 6×2 unità.
La vista dall'alto combina larghezza 6 e profondità 2; l'altezza 4 non compare.
Risposta: 6×2 unità.
La vista dall'alto combina larghezza 6 e profondità 2; l'altezza 4 non compare.
Le tre viste sono tre blocchi diversi?
Vedi la soluzione spiegata
Risposta: No, sono lo stesso solido da tre direzioni.
Condividono le dimensioni compatibili.
Risposta: No, sono lo stesso solido da tre direzioni.
Condividono le dimensioni compatibili.
Puoi leggere quote esatte col righello sul PNG?
Vedi la soluzione spiegata
Risposta: No; i numeri sono nel testo.
La figura è illustrativa.
Risposta: No; i numeri sono nel testo.
La figura è illustrativa.
Un blocco è largo 4, alto 2 e profondo 3 unità. Lo ruoti di 90° attorno all'asse verticale, mantenendo fisso l'osservatore davanti. Quali misure mostra ora la vista frontale ortogonale?
Vedi la soluzione spiegata
Risposta: 3×2 unità.
La rotazione scambia larghezza e profondità rispetto all'osservatore; l'altezza resta 2.
Risposta: 3×2 unità.
La rotazione scambia larghezza e profondità rispetto all'osservatore; l'altezza resta 2.
Il fronte quotato di un parallelepipedo misura 5×2 e la vista laterale 3×2. Quanto misura la profondità e quali quote avrà la pianta?
Vedi la soluzione spiegata
Risposta: Profondità 3; pianta 5×3 unità.
L'altezza 2 è comune alle viste verticali; fronte dà larghezza 5 e lato dà profondità 3.
Risposta: Profondità 3; pianta 5×3 unità.
L'altezza 2 è comune alle viste verticali; fronte dà larghezza 5 e lato dà profondità 3.
