Classe seconda, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Individuare incrocio dei costoloni
- Distinguere i costoloni dalle vele tra essi
- Riconoscere che il disegno non documenta epoca e struttura di un edificio specifico
Prima di iniziare
- Arco
- Volta
- Lettura formale di architettura
L'idea centrale

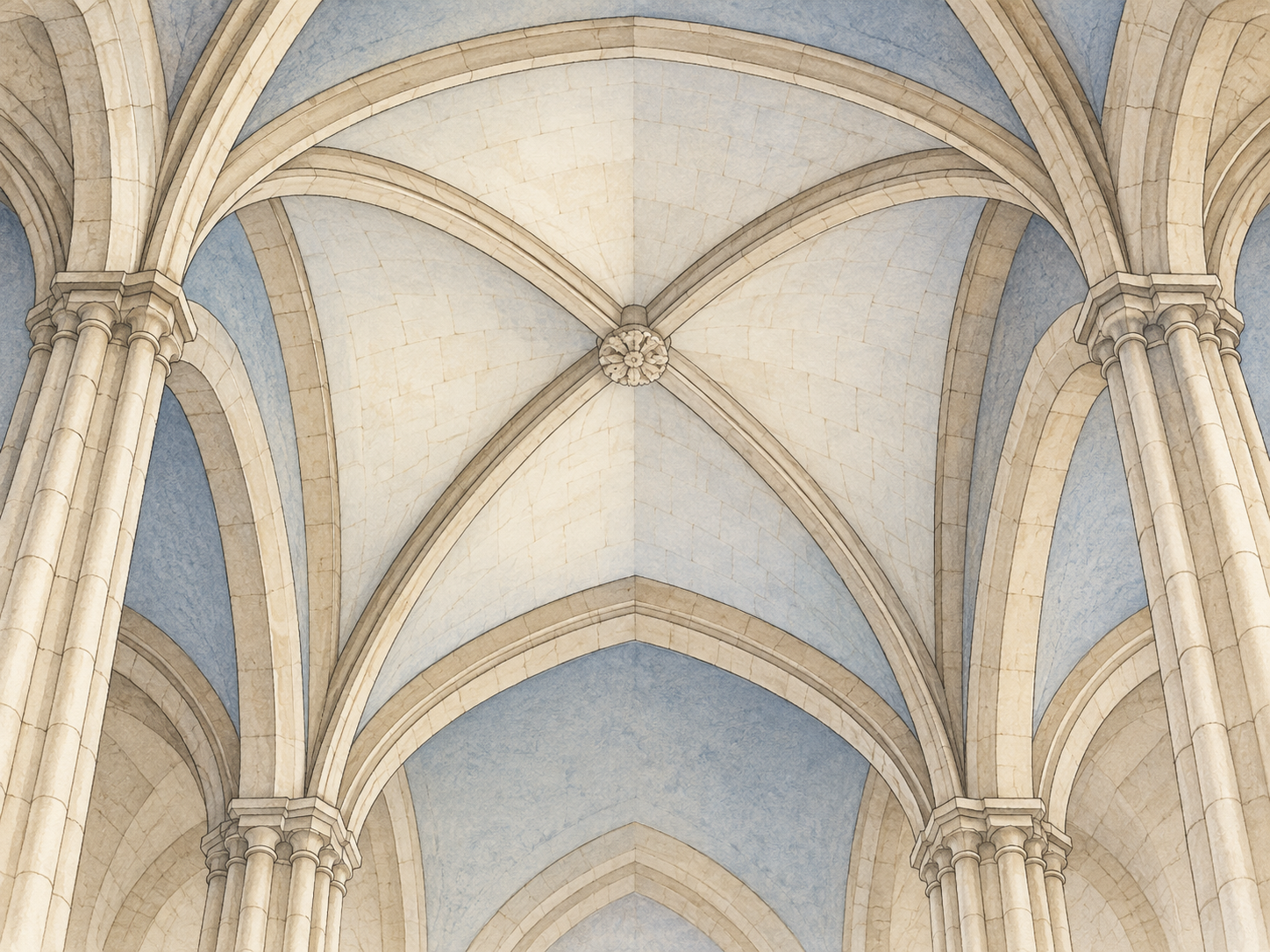

Nella campata illustrata, le nervature in pietra percorrono la superficie della volta e si incontrano in una chiave centrale. Le superfici più chiare tra esse sono le vele. I sostegni agli angoli ricevono le nervature nel modello. Non è il rilievo di una cattedrale identificata.
Per affrontare «Leggere una volta gotica a costoloni», parto da questa domanda concreta: Individuare incrocio dei costoloni. Il caso di riferimento è «In un nuovo schema, nervature diagonali si incrociano in alto: quale elemento centrale puoi nominare?». Lo scopo del percorso è saper spiegare perché una risposta regge e quali dati non sono disponibili. I costoloni disegnati rendono leggibili linee strutturali, ma non sono un rilievo di carichi e spessori. La campata schematica va descritta come modello, senza ricavarne altezza, data o storia costruttiva di un edificio reale. Osserva la forma dall'insieme ai particolari: struttura, aperture, rapporto fra sostegni e parti portate, eventuale organizzazione dello spazio. Descrivi ciò che è effettivamente visibile prima di assegnare funzione, stile o data. Un disegno schematico serve a isolare una relazione; la prospettiva o il colore possono essere scelti per la leggibilità e non consentono misure precise. Il lessico tecnico va collegato a un dettaglio osservabile.
Un passo in più
Nella volta a costoloni, le nervature organizzano la campata e delimitano superfici dette vele; possono incontrarsi in una chiave e scaricare verso sostegni. Uno schema permette descrivere questi elementi e la loro relazione, ma non fornisce carichi o spessori senza quote e materiali. La presenza di archi acuti e costoloni non identifica da sola una cattedrale né un anno di costruzione; l'attribuzione richiede fonti.
- Regola e condizioni
- Una volta a costoloni si descrive distinguendo nervature, vele e punti di appoggio. Nel gotico queste forme fanno parte di soluzioni costruttive variabili per luogo e periodo. La presenza di un arco acuto da sola non consente datare con precisione un edificio né calcolare forze reali senza rilievo.
Passo per passo
- Guarda la campata come un modulo, non l'intero edificio.
- Segui le nervature che si incrociano verso la chiave.
- Distingui le superfici delle vele tra le nervature.
- Indica dove arrivano i costoloni ai sostegni e limita le conclusioni al disegno.
Esempio svolto
In un nuovo schema, nervature diagonali si incrociano in alto: quale elemento centrale puoi nominare?
- Seguendo le nervature individuo il punto d'incontro.
- La parte comune è la chiave della volta nel modello.
- Controllo: Non deduco un edificio specifico.
La chiave.
Errore da evitare
Attribuire automaticamente la volta a una cattedrale famosa perché ricorda genericamente il gotico.
Laboratorio 2: Caso guidato 2
Le superfici tra le nervature nel medesimo schema come si chiamano?
- Distinguo nervature portanti e campi intermedi.
- I campi sono le vele.
- Il colore non misura il loro spessore.
Vele.
Laboratorio 3: Caso guidato 3
Una nervatura scende verso un sostegno d'angolo: puoi descrivere la direzione senza calcolare il carico?
- La geometria apparente è osservabile.
- Il valore della forza richiede modello strutturale e dati.
- Descrizione e calcolo sono compiti diversi.
Sì.
Laboratorio 4: Caso guidato 4
La presenza di nervature basta a identificare una cattedrale nominata?
- Un elemento strutturale può ricorrere in più edifici.
- Cerco rilievo, luogo e fonti storiche.
- Lo schema didattico resta anonimo.
No.
Laboratorio 5: Caso guidato 5
Un arco acuto compare sotto la volta: determina da solo l'anno di costruzione?
- La forma suggerisce un linguaggio architettonico.
- Datazioni precise richiedono documenti e contesto.
- Non leggo un anno dal profilo.
No.
Per approfondire e verificare
- Per studiare una volta reale servono planimetria, alzato, materiale, fase costruttiva e storia dell'edificio.
- L'immagine rappresenta una campata ideale. Smarthistory documenta l'uso di nervature in un esempio reale, senza far coincidere quel monumento con il disegno.
- Alla fine, riprendo l'errore più probabile: Attribuire automaticamente la volta a una cattedrale famosa perché ricorda genericamente il gotico. Lo confronto con il controllo dell'esempio iniziale: Non deduco un edificio specifico. Il supporto visivo aiuta in questo punto preciso: Riconoscere nervature e superfici della volta come componenti distinti. Il suo limite va conservato nel ragionamento: Non è il rilievo di un edificio reale e non permette attribuire data, luogo, materiali effettivi o forze misurate. Per attribuire un'opera reale occorrono provenienza, materiali, storia degli interventi e confronto documentato. La somiglianza di un arco o di una facciata è un indizio da controllare, non una prova conclusiva. Confronta due elementi della figura e spiega che cosa cambia nella funzione o nella lettura; segnala poi quale informazione un'immagine esterna o una pianta potrebbe aggiungere.
Prova subito
In una campata schematica quattro costoloni arrivano alla chiave K. Dopo la rimozione di un solo costolone, quanti raggiungono ancora K?
Vedi la soluzione spiegata
Risposta: Tre.
Il modello dichiara quattro rami iniziali e ne sottrae uno: 4−1=3.
Risposta: Tre.
Il modello dichiara quattro rami iniziali e ne sottrae uno: 4−1=3.
Una relazione distingue sei vele in una campata, delle quali due sono rifatte. Quante vele originali restano?
Vedi la soluzione spiegata
Risposta: Quattro.
Le vele originali sono 6−2=4; lo stato di restauro viene dalla relazione, non dal disegno.
Risposta: Quattro.
Le vele originali sono 6−2=4; lo stato di restauro viene dalla relazione, non dal disegno.
Una campata inventata ha quattro appoggi d'angolo; una verifica ne trova due danneggiati. Quanti appoggi restano integri?
Vedi la soluzione spiegata
Risposta: Due.
Dei quattro sostegni dichiarati, due non sono integri: 4−2=2.
Risposta: Due.
Dei quattro sostegni dichiarati, due non sono integri: 4−2=2.
Un documento del 1875 registra il restauro di un arco acuto, senza indicare quando fu costruito. Quale data dell'arco originale puoi ricavare?
Vedi la soluzione spiegata
Risposta: Nessuna data di costruzione esatta.
Il 1875 data il restauro; la costruzione originale può essere precedente e richiede un'altra fonte.
Risposta: Nessuna data di costruzione esatta.
Il 1875 data il restauro; la costruzione originale può essere precedente e richiede un'altra fonte.
Una relazione di restauro distingue quattro vele originali e una vela rifatta in una campata. Quante vele sono documentate in totale e quante non sono originali?
Vedi la soluzione spiegata
Risposta: Cinque vele in totale; una non originale.
Si sommano i due gruppi dichiarati: 4+1=5. La provenienza della vela rifatta viene dalla relazione, non dalla figura didattica.
Risposta: Cinque vele in totale; una non originale.
Si sommano i due gruppi dichiarati: 4+1=5. La provenienza della vela rifatta viene dalla relazione, non dalla figura didattica.
In una nuova campata schematica quattro nervature diagonali convergono in un punto alto K. Che ruolo ha K nel modello e quanti rami vi arrivano?
Vedi la soluzione spiegata
Risposta: K è la chiave schematica; vi arrivano quattro rami.
Il conteggio deriva dalle quattro nervature dichiarate, non dal disegno originale.
Risposta: K è la chiave schematica; vi arrivano quattro rami.
Il conteggio deriva dalle quattro nervature dichiarate, non dal disegno originale.
Un restauro mostra pannelli tra nervature in una volta. Se uno dei pannelli viene rimosso, è corretto chiamarlo pilastro? Quale termine descrive la superficie?
Vedi la soluzione spiegata
Risposta: No; è una vela della volta.
Il pilastro è un sostegno verticale; la superficie compresa fra costoloni è una vela.
Risposta: No; è una vela della volta.
Il pilastro è un sostegno verticale; la superficie compresa fra costoloni è una vela.
Allineamento curricolare e fonti
- DISEGNO E STORIA DELL'ARTE / Gotico / PRIMO BIENNIO · righe 1768–1774 · Descrivere forma e tecnica di una volta gotica in un modulo schematico. La distribuzione nell'anno è editoriale. · DM 211/2010 · Allegato F · Liceo scientifico ordinario · obiettivi delle discipline
