Che cosa imparerai
- Definisci orientamento.
- Associa ogni vista ai due assi visibili.
- Usa quote dichiarate.
Prima di iniziare
- Pianta
- Prospetto
- Sezione
Idea chiave
Una proiezione ortogonale mostra un oggetto secondo raggi paralleli perpendicolari al quadro. Pianta, prospetto e fianco rendono leggibili dimensioni diverse, ma una singola vista può nascondere profondità.
Regola
Per un parallelepipedo 4×3×2, la pianta mostra 4×3 se l'altezza è 2, il prospetto frontale 4×2 e il fianco 3×2. Prima della misura reale, dichiara orientamento e scala.
Come procedere
- Definisci orientamento.
- Associa ogni vista ai due assi visibili.
- Usa quote dichiarate.
Esempio risolto
Un blocco largo 4, profondo 3 e alto 2. Quali dimensioni mostra la pianta?
- La pianta è vista dall'alto.
- L'altezza è lungo la direzione di proiezione e non appare come lato.
- Larghezza e profondità sono i lati in pianta.
4×3.
Nucleo e distinzione
Nelle proiezioni ortogonali i raggi di proiezione sono paralleli e perpendicolari al piano della vista. Pianta, prospetto e fianco mostrano coppie differenti di dimensioni: la pianta larghezza e profondità, il prospetto larghezza e altezza, il fianco profondità e altezza, se gli assi sono definiti così. Una sola vista può sovrapporre elementi a profondità diverse e dunque non basta sempre a ricostruire il solido. L'assenza di prospettiva non è un difetto: la convenzione serve proprio a leggere misure e relazioni. Una rappresentazione grafica o una riproduzione d'opera va letta distinguendo dati osservabili, convenzioni del disegno e inferenze storiche. Nomina sempre la vista, la direzione di osservazione e, quando sono pertinenti, scala, orientamento e sorgente di luce. In una riproduzione non inventare misure, materiali o colori che l'immagine non permette di stabilire. Per un'opera reale servono autore o attribuzione, titolo, datazione e collocazione documentata.
Procedura di lettura e controllo
Disegna tre assi nominati: larghezza, profondità, altezza. Per ciascuna vista indica la direzione lungo cui guardi e cancella solo la dimensione parallela ai raggi di proiezione. Allinea punti corrispondenti fra viste mediante proiettanti, conservando la stessa scala. Per un blocco 4 × 3 × 2, pianta 4 × 3 e prospetto 4 × 2 devono condividere il lato di 4. Segna se una linea è visibile, nascosta o soltanto ausiliaria: un tratteggio senza legenda può cambiare l'interpretazione. Descrivi prima ciò che si può indicare materialmente nel disegno: linee, piani, rapporti e zone. Solo dopo proponi una funzione spaziale, tecnica o simbolica e controlla se un'altra spiegazione sarebbe compatibile. Una costruzione didattica semplifica l'oggetto; non diventa il rilievo esatto di un edificio storico. Segna le ipotesi aggiunte dalla ricostruzione e conserva separati il modello geometrico e l'interpretazione storico artistica.
Limiti dell'inferenza
Due solidi differenti possono avere lo stesso prospetto, ad esempio se variano solo in profondità. Anche tre viste possono richiedere convenzioni sulle linee nascoste per distinguere incavi o sporgenze. Non risolvere la lacuna inventando una vista mentale che non compare nella tavola. Se la consegna chiede un volume, tutte le dimensioni necessarie devono essere recuperabili dalle viste o dalle quote. Il disegno ortogonale descrive forma e misura secondo una convenzione, non il modo in cui un occhio umano vede l'oggetto. Per verificare il risultato, prova a ricostruire la conclusione dalla sola tavola e dalle istruzioni stampate: se occorrono un'altezza, un orientamento o una seconda vista non forniti, la risposta non è dimostrata. Confronta il disegno con una vista alternativa quando possibile. Se una piccola modifica della posizione di una linea cambia la lettura, annota tale dipendenza nella spiegazione invece di occultarla.
Esercizio guidato

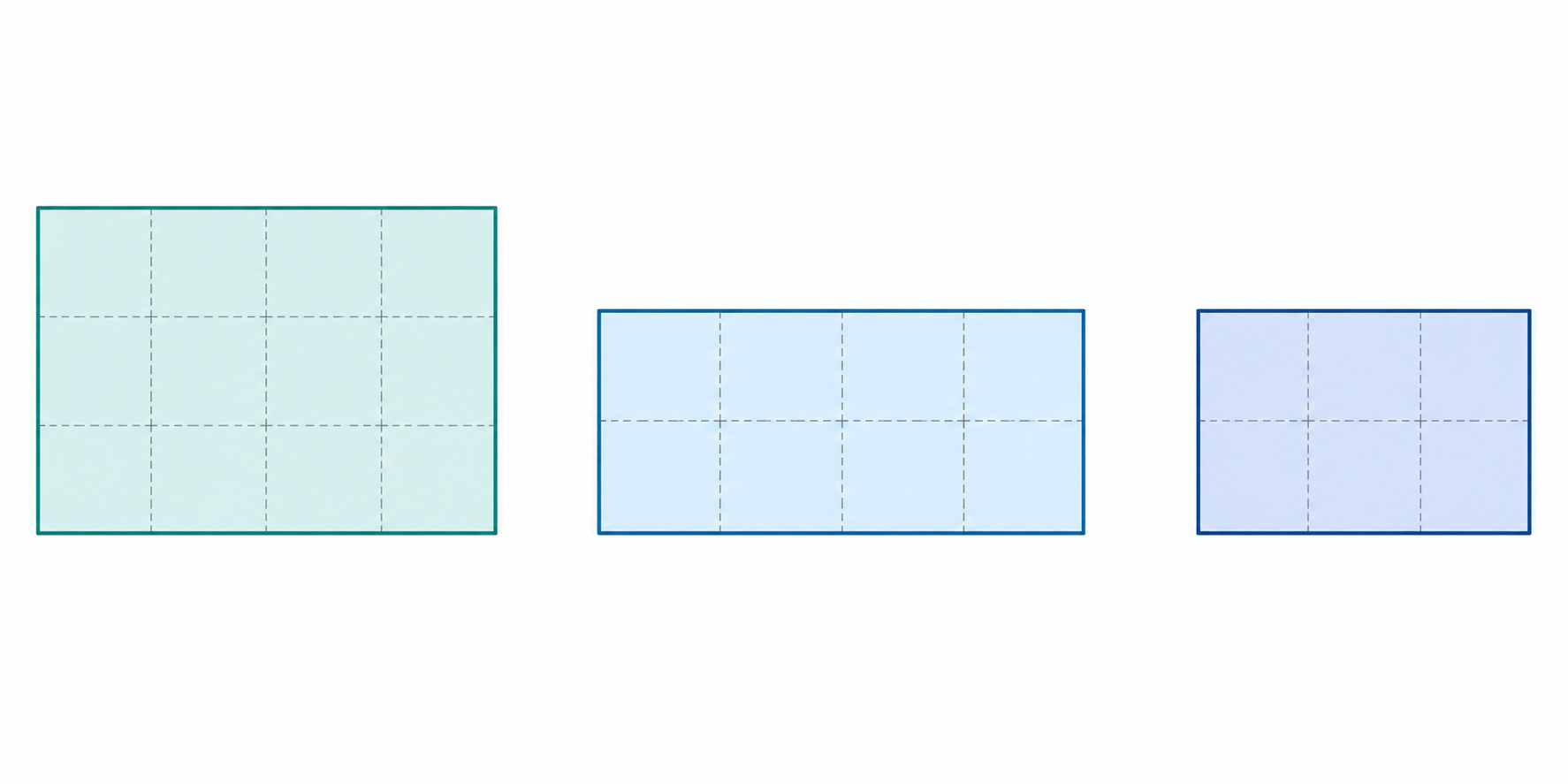

Un blocco è largo 4, profondo 3 e alto 2 unità. Quali rettangoli descrivono pianta, prospetto e fianco, con assi dichiarati? Risposta ragionata: Pianta 4 × 3, prospetto 4 × 2, fianco 3 × 2. Le tre viste condividono le dimensioni corrispondenti.
Problema di trasferimento
Una tavola mostra solo un prospetto 4 × 2 e una risposta afferma che il volume è 24 unità cubiche. Verifica se il dato è sufficiente.
- Il prospetto fornisce larghezza 4 e altezza 2.
- La profondità non compare in quella vista e può assumere più valori.
- La soluzione dichiara indeterminazione con la sola vista e ottiene 24 solo se una profondità di 3 è data separatamente.
Richiedi pianta, fianco o quota di profondità prima di calcolare il volume.
Un altro errore da evitare
Leggere l'altezza dalla pianta usa una dimensione che la vista dall'alto non mostra come lato.
Un altro errore da evitare
Deducere il volume da un unico rettangolo frontale aggiunge una profondità non fornita.
Errore da evitare
Scambiare altezza e profondità perché non si è dichiarato l'orientamento.
Prova subito
Un blocco è largo 4, profondo 3 e alto 2. Quali misure mostra il prospetto frontale?
Vedi la soluzione spiegata
Risposta: 4×2
La profondità non appare come lato.
Un blocco è largo 4, profondo 3 e alto 2. Quali misure mostra il fianco?
Vedi la soluzione spiegata
Risposta: 3×2
Sono i due assi del fianco.
La pianta è vista da dove?
Vedi la soluzione spiegata
Risposta: Dall'alto
Guarda verso il basso.
Una vista mostra tutte e tre le misure come lati?
Vedi la soluzione spiegata
Risposta: No
Servono viste complementari.
Per convertire disegno in metri serve?
Vedi la soluzione spiegata
Risposta: Scala o quote
Converte rappresentazione in dimensioni.
