Classe quarta, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Indica metodo e scala.
- Segna parti misurate.
- Distingui completamenti ipotetici.
Prima di iniziare
- Scala
- Pianta
- Sezione
Idea chiave

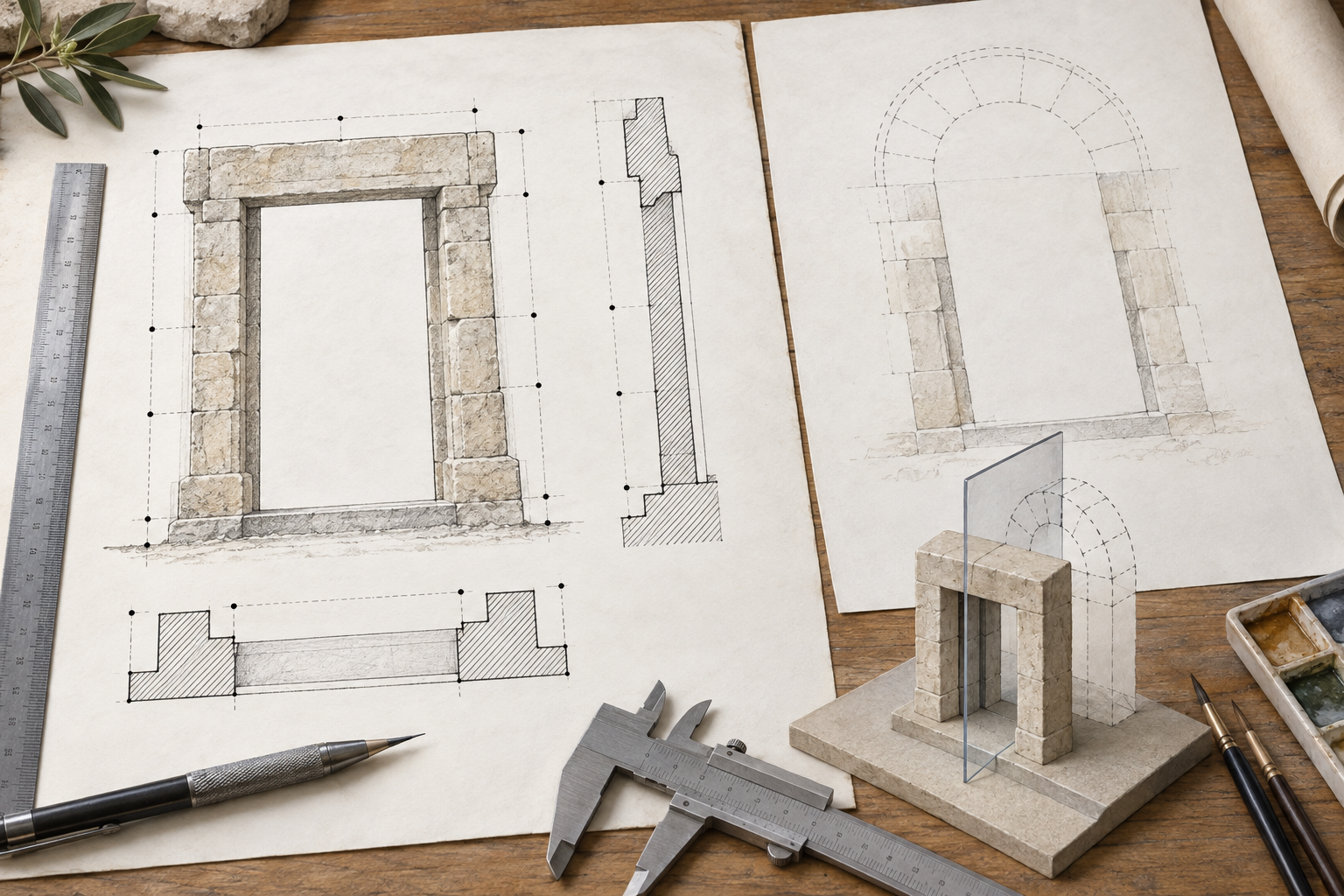

Un rilievo architettonico registra misure e rapporti di un edificio esistente secondo un metodo dichiarato. Una ricostruzione grafica può integrare parti mancanti, ma deve distinguere ciò che è misurato da ciò che è ipotizzato.
Regola
In una scala 1:100, 1 cm sul disegno corrisponde a 100 cm reali, cioè 1 m. Le misure si ricavano da un documento quotato, non dalla scena di una cupola generica.
Come procedere
- Indica metodo e scala.
- Segna parti misurate.
- Distingui completamenti ipotetici.
Esempio risolto
In scala 1:100, una parete misura 8 cm sul foglio. Lunghezza reale?
- 8·100=800 cm.
- 800 cm=8 m.
- La conversione mantiene le unità.
8 m.
Nucleo e distinzione
Il rilievo architettonico registra dimensioni e relazioni di un edificio esistente mediante misure, disegni e metadati sul metodo. Una pianta può essere quotata direttamente; una ricostruzione di una parte perduta è invece un'ipotesi, anche se appare disegnata con lo stesso tratto. La scala 1:100 significa che una unità sul foglio corrisponde a cento unità reali: 8 cm rappresentano 800 cm, cioè 8 m, se la stampa mantiene la scala. Questa conversione non prova che il muro sia effettivamente lungo 8 m se il disegno non deriva da misura affidabile. Una rappresentazione grafica o una riproduzione d'opera va letta distinguendo dati osservabili, convenzioni del disegno e inferenze storiche. Nomina sempre la vista, la direzione di osservazione e, quando sono pertinenti, scala, orientamento e sorgente di luce. In una riproduzione non inventare misure, materiali o colori che l'immagine non permette di stabilire. Per un'opera reale servono autore o attribuzione, titolo, datazione e collocazione documentata.
Procedura di lettura e controllo
Per ogni quota registra strumento, punti misurati, unità e data del sopralluogo quando disponibili. Distingui quote misurate, derivate e stimate con una legenda. Se lavori da un PDF, controlla la dimensione di stampa: una copia ridimensionata conserva le quote numeriche scritte, ma non permette di usare un righello sulla scala grafica originaria senza calibrazione. Confronta pianta, prospetto e sezione per individuare incongruenze; non correggere automaticamente una quota per farla coincidere con una ricostruzione. Una foto integra il rilievo, ma da sola può avere distorsione prospettica. Descrivi prima ciò che si può indicare materialmente nel disegno: linee, piani, rapporti e zone. Solo dopo proponi una funzione spaziale, tecnica o simbolica e controlla se un'altra spiegazione sarebbe compatibile. Una costruzione didattica semplifica l'oggetto; non diventa il rilievo esatto di un edificio storico. Segna le ipotesi aggiunte dalla ricostruzione e conserva separati il modello geometrico e l'interpretazione storico artistica.
Limiti dell'inferenza
Un edificio storico può avere pareti non perfettamente ortogonali e superfici deformate; arrotondare ogni misura a un reticolo ideale nasconde informazioni. Una ricostruzione può essere plausibile ma deve restare marcata come tale, soprattutto nelle parti non accessibili. La scala non garantisce precisione infinita: esistono errore di misura, spessore del tratto e tolleranze. Per un confronto storico servono anche provenienza della tavola e storia degli interventi. Se un dato manca, dichiaralo anziché inventare una quota che il disegno non mostra. Per verificare il risultato, prova a ricostruire la conclusione dalla sola tavola e dalle istruzioni stampate: se occorrono un'altezza, un orientamento o una seconda vista non forniti, la risposta non è dimostrata. Confronta il disegno con una vista alternativa quando possibile. Se una piccola modifica della posizione di una linea cambia la lettura, annota tale dipendenza nella spiegazione invece di occultarla.
Esercizio guidato
Una parete misura 8 cm su una tavola stampata correttamente in scala 1:100. Quanto rappresenta? Che cosa cambia se la stampa è stata ridotta al 80%? Risposta ragionata: Rappresenta 8 m nella stampa corretta. Se il foglio è ridotto, la misura col righello non è più direttamente utilizzabile con 1:100; occorre ricalibrare o leggere la quota numerica.
Problema di trasferimento
Una scheda ricava 8 m da 8 cm in una copia PDF ridimensionata senza controllare la stampa. Verifica il calcolo.
- Conferma che 8 cm × 100 = 800 cm solo alla scala dichiarata e rispettata.
- Controlla dimensioni di stampa o usa una barra di scala per ricalibrare la copia.
- La risposta distingue conversione matematica corretta e affidabilità del supporto effettivamente misurato.
Se la scala reale della copia è ignota, sospendi la misura e cerca la quota originale.
Un altro errore da evitare
Applicare la scala nominale a una pagina ridimensionata produce una quota falsa.
Un altro errore da evitare
Disegnare ricostruzioni con lo stesso codice delle parti misurate fa apparire documentato ciò che è ipotesi.
Errore da evitare
Usare la scala come se 1 cm fosse 100 m oppure presentare ricostruzioni come misure osservate.
Prova subito
1 cm a 1:100 corrisponde a?
Vedi la soluzione spiegata
Risposta: 1 m
100 cm=1 m.
5 cm a 1:100 corrispondono a?
Vedi la soluzione spiegata
Risposta: 5 m
5·100 cm=500 cm.
Quale distinzione va esplicitata fra rilievo e ricostruzione?
Vedi la soluzione spiegata
Risposta: Misurato e ipotizzato
Hanno prove diverse.
Che cosa usa una sezione architettonica per mostrare l'interno?
Vedi la soluzione spiegata
Risposta: Un piano di taglio
Rende leggibile interno.
Un modello generico di cupola può sostituire il rilievo misurato di un edificio reale?
Vedi la soluzione spiegata
Risposta: No
È generico.
Allineamento curricolare e fonti
- Usare il disegno per documentare e analizzare architettura. (SECONDO BIENNIO; assegnazione alla classe editoriale). · DM 211/2010 · Allegato F · Liceo scientifico ordinario · parte 2
