Dal quaderno di laboratorio al grafico

L'idea centrale

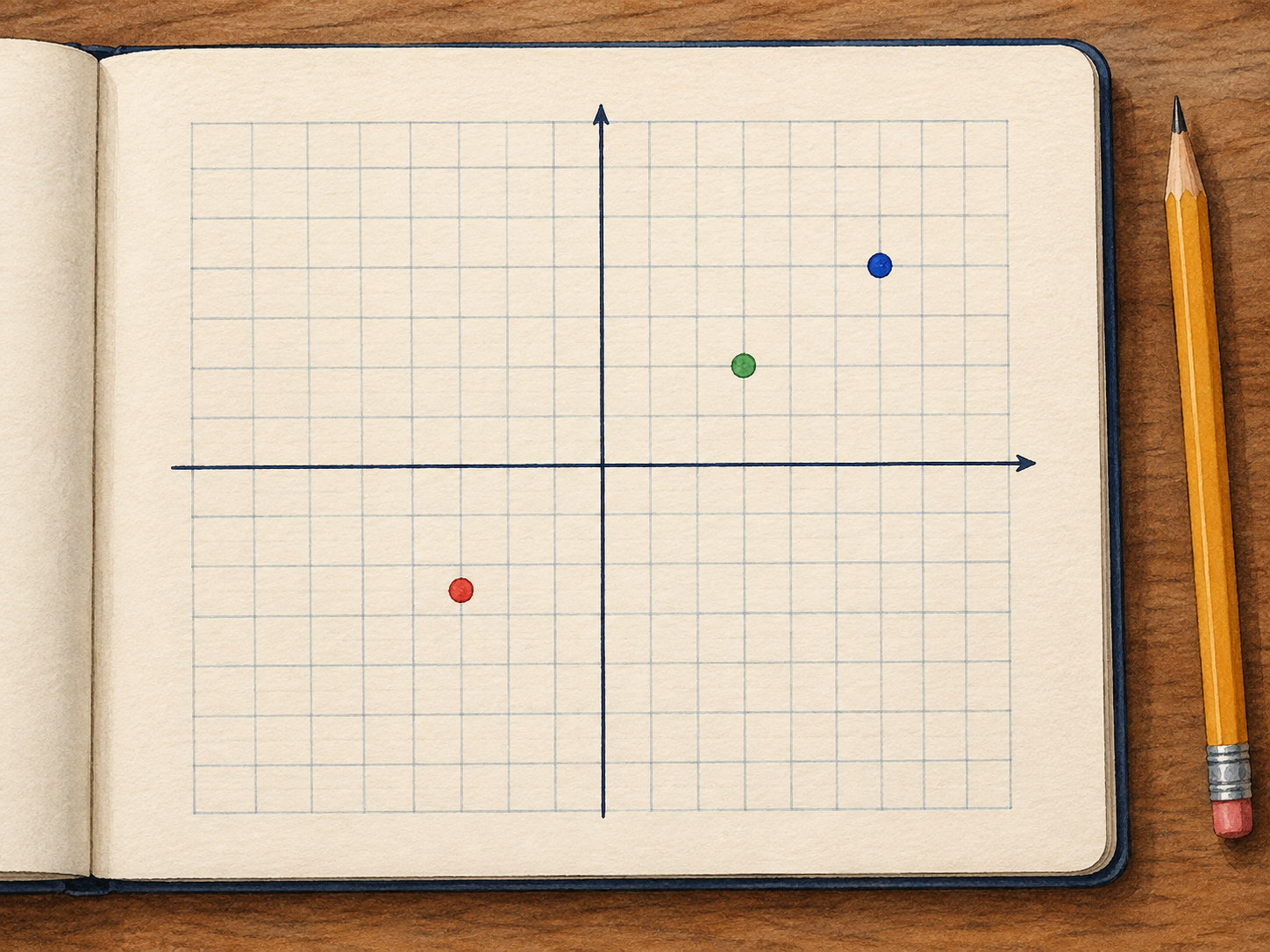

Un grafico traduce una tabella di misure in una relazione visibile, ma non sostituisce unità, condizioni sperimentali e incertezza. Se un cubo viene misurato in tempi successivi durante un riscaldamento, riportiamo tempo sull'asse orizzontale e temperatura su quello verticale. I punti sono dati osservati; la linea che li unisce è una scelta di rappresentazione e non autorizza a inventare valori lontano dall'intervallo misurato. L'immagine mostra un grafico schematico senza valori sperimentali dichiarati: la tabella testuale è la sola fonte dei valori.

Capire e argomentare

Prima di tracciare punti, scrivi per ogni colonna grandezza, unità e condizione della misura. Nel grafico tempo-temperatura, il tempo è sull'asse orizzontale per rappresentare l'evoluzione registrata, ma questa convenzione non rende il tempo una causa sufficiente del riscaldamento. Scegli una scala leggibile e mantieni intervalli uguali per incrementi uguali. Un punto fuori dalla griglia può essere riportato con coordinate e incertezza, non spostato per farlo sembrare regolare.

La pendenza tra due misure si calcola come variazione della grandezza verticale divisa per variazione della grandezza orizzontale. Su un grafico °C-minuto l'unità della pendenza è °C/min. Se un tratto sale e il successivo è piatto, non è corretto dichiarare una crescita costante sull'intero intervallo. Collegare i punti con segmenti suggerisce un comportamento tra misure; una curva liscia impone un modello ancora più forte. Distingui sempre dato osservato, interpolazione nell'intervallo e previsione oltre l'intervallo.

Un punto anomalo non si cancella perché rovina l'aspetto. Controlla trascrizione, strumento, orario e condizioni; solo una causa documentata giustifica la correzione. Con ripetizioni puoi mostrare dispersione o barre di incertezza. Un grafico visivamente ordinato ma privo di unità o con asse non uniforme può portare a conclusioni false. Il disegno della lezione resta schematico: i valori numerici sono soltanto nelle tabelle scritte.

Approfondimento e verifica autonoma

Una tabella ordinata conserva valori e unità; il grafico ne rende più visibili andamento, salti e anomalie. La scelta della scala può però cambiare l'impressione visiva. Se sull'asse verticale si parte da 17 °C invece che da 0 °C, un aumento da 18 a 21 °C appare più ripido sulla pagina; il calcolo della variazione resta 3 °C. Riporta sempre tacche e origine esplicita. Quando confronti due grafici, controlla che abbiano stesso intervallo e unità prima di confrontarne le pendenze disegnate.

Una pendenza media su un intervallo non rivela tutti i valori intermedi. Nel caso 18, 21 e 21 °C, fra 0 e 2 minuti il valore potrebbe essere salito in modo irregolare; la linea retta è un'interpolazione scelta. Per sostenere un andamento continuo servono misure più frequenti o un modello fisico. Anche l'assenza di cambiamento fra i minuti 2 e 4 significa solo uguale valore alle due letture dichiarate; non dimostra immobilità perfetta in ogni istante intermedio. I limiti di campionamento vanno nominati.

Se un punto sembra anomalo, ripeti la misura o cerca una causa documentata. Registrare la deviazione è preferibile a cancellarla silenziosamente. Un grafico può includere barre di incertezza e una legenda per serie multiple; questi elementi aggiungono informazione, non decorazione. Nel passaggio a distanza-tempo la pendenza ha altre unità, quindi una frase come 'cresce di 2' è incompleta finché non si dice 2 metri al secondo oppure 2 °C al minuto. La figura stilizzata non contiene dati da digitalizzare.

Un'ulteriore decisione motivata

Una linea orizzontale fra i minuti 2 e 4 del caso nuovo descrive uguali letture agli estremi, ma tre misure intermedie potrebbero mostrare oscillazioni. Se la domanda è la pendenza media dell'intervallo, la risposta 0 °C/min resta corretta; se chiede se la temperatura rimase sempre costante, i dati sono insufficienti. Questa distinzione fra media e andamento istantaneo compare anche nei grafici distanza-tempo: due posizioni uguali a distanza di un'ora non provano immobilità durante l'ora. Per scegliere nuove misure, osserva dove il grafico cambia più rapidamente o dove un punto sembra anomalo. Aggiungere dati in quegli intervalli è più informativo che disegnare una curva liscia con gli stessi tre punti. Le barre d'incertezza rendono ancora più prudente la lettura di piccole differenze.
