Classe prima, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Distinguere trasmissione della variazione di pressione da uguaglianza delle forze nei pistoni.
Prima di iniziare
- Lettura di una fonte
- Descrizione di una figura
Osservare e definire
Nel modello di un fluido praticamente incomprimibile confinato, una variazione di pressione applicata a un punto si trasmette agli altri punti del fluido. È il principio di Pascal, usato per leggere una pressa idraulica. Se due pistoni hanno aree A1 e A2, una stessa variazione di pressione ideale soddisfa Δp=F1/A1=F2/A2. Se A2 è cinque volte A1, la forza sul pistone grande può essere cinque volte F1, trascurando perdite. Non è energia gratuita: il pistone grande si sposta per una distanza minore nel rapporto inverso, e occorre tenere conto del lavoro. Nel modello di una pressa idraulica ideale, una variazione di pressione applicata a un fluido confinato si trasmette alle altre regioni del fluido. Con due pistoni alla stessa quota e trascurando perdite e dettagli dinamici, si può scrivere F₁/A₁=F₂/A₂ per le forze associate alla pressione trasmessa. Non significa che le due forze siano uguali: se A₂ è maggiore di A₁, F₂ è maggiore nello stesso rapporto. Se le aree differiscono di un fattore cinque, un ingresso di 20 N può corrispondere idealmente a 100 N sul pistone grande. Il rapporto funziona in entrambi i versi algebrici; non implica che la macchina produca energia gratis. È importante distinguere pressione assoluta nel fluido e incremento di pressione introdotto da una forza esterna: la trasmissione riguarda l'incremento nel modello considerato.
Procedere e confrontare

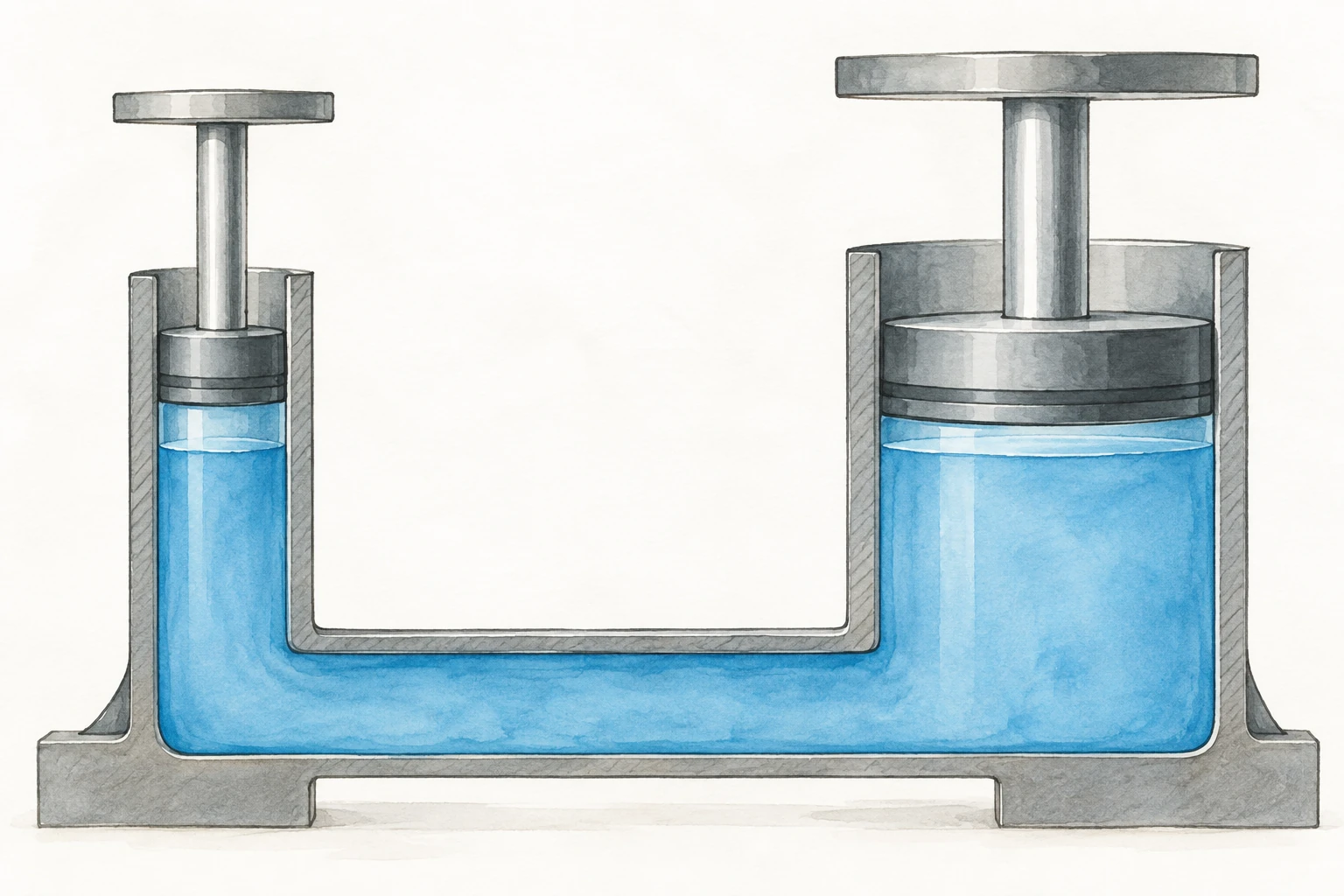

La figura mostra pistoni collegati da un liquido. Non mostra valori di forza, area o spostamento, perciò può sostenere la relazione qualitativa ma non un risultato numerico. Inoltre il livello dei pistoni e la pressione idrostatica possono contare in un dispositivo reale; l'esercizio elementare dichiara quando lavora sulle sole variazioni di pressione e trascura differenze di quota. Confondere 'pressione uguale' con 'forza uguale' fa perdere l'effetto dell'area. Le pareti del contenitore e i giunti devono anche sopportare la pressione: una macchina reale presenta attriti e limiti strutturali. La conservazione del volume spostato fornisce il secondo controllo. In un fluido incomprimibile ideale, A₁s₁=A₂s₂: se il pistone di uscita ha area cinque volte maggiore, si sposta per una distanza cinque volte minore. Il lavoro F₁s₁ e F₂s₂ risulta uguale nel limite ideale; in una macchina reale attriti e perdite riducono il lavoro utile. Per usare i numeri senza errore si possono tenere entrambe le aree in cm² quando si calcola soltanto un rapporto, ma per una pressione in pascal bisogna convertire le aree a m². Se A₁=2 cm² e A₂=10 cm², il rapporto è 5; F₂=5F₁. Questo calcolo non usa una misura visiva dei pistoni: i valori sono quelli dell'enunciato. Quote diverse dei pistoni o un fluido in movimento possono richiedere contributi aggiuntivi non trattati da questa relazione semplificata.
Verificare il limite
Per risolvere, identifica quale pistone riceve la forza nota e quale area gli corrisponde. Calcola prima Δp, poi moltiplica per l'altra area; conserva unità coerenti. Controlla con il rapporto F2/F1=A2/A1, non soltanto con l'impressione che il pistone grande 'sembri più potente'. Se A2 è maggiore, F2 è maggiore nel modello ideale, ma il suo spostamento è minore a volume trasferito uguale. Questa coppia forza-spostamento è il controllo fisico che impedisce una conclusione impossibile. L'illustrazione mostra due pistoni collegati dallo stesso liquido e aree diverse. Non contiene una scala per assegnare numeri alle superfici, alle distanze o alle forze. La si usa per individuare quali grandezze confrontare e per ricordare che il fluido deve essere confinato; non per stimare F₂ dalla larghezza disegnata. Una domanda di comprensione può chiedere che cosa viene trasmesso e la risposta è 'variazione di pressione', non 'forza identica'. Una domanda di calcolo deve poi esplicitare area e forza su almeno un pistone. Se il risultato dà una forza maggiore sul pistone grande, si verifica il corrispondente spostamento minore. Se un allievo ottiene insieme forza e spostamento maggiori senza altra energia in ingresso, il bilancio segnala un errore. Il principio serve come modello ragionato per molte applicazioni, purché i limiti ideali siano dichiarati. Si consideri ora un confronto con aree uguali: A₂=A₁ implica F₂=F₁ nel modello ideale. Se A₂ è metà di A₁, anche F₂ è metà; la formula non produce sempre un aumento di forza, ma dipende da quale pistone si sceglie come uscita. Un allievo che scrive F₂=F₁ A₁/A₂ ha invertito il rapporto: un controllo qualitativo con A₂ più grande lo rivela immediatamente. Per un calcolo della pressione, un'area di 2 cm² è 2·10⁻⁴ m²: con 20 N l'incremento ideale è 100000 Pa. Moltiplicando per 10 cm², cioè 10⁻³ m², si ritrovano 100 N. Così la via della pressione e la via del rapporto concordano. In un dispositivo reale, l'aria intrappolata, la comprimibilità, le guarnizioni e l'attrito possono alterare spostamenti e lavoro; il modello elementare non misura tali perdite. Anche l'altezza relativa delle superfici in un liquido sotto gravità può introdurre differenze di pressione idrostatica. La lezione mantiene le quote comparabili e studia l'incremento trasmesso, dichiarando che questa scelta semplifica il problema. Come verifica finale, immagino pistoni della stessa area: la formula deve restituire forze uguali. Se non lo fa, ho scambiato numeratore e denominatore. Per valutare una macchina concreta chiederei inoltre quale fluido, quali guarnizioni e quale differenza di quota sono coinvolti. Il diagramma schematico non contiene queste informazioni, quindi il calcolo resta un limite ideale dichiarato.
Esempio ragionato
A1=2 cm², A2=10 cm², F1=20 N. Trova F2 ideale.
- Nel modello ideale pongo F₁/A₁=F₂/A₂.
- Calcolo A₂/A₁=10/2=5 e F₂=20·5=100 N.
- A pari volume trasferito il pistone grande percorre un quinto della distanza.
F2=F1·A2/A1=20·10/2=100 N. Il pistone grande ha forza cinque volte maggiore e spostamento cinque volte minore a pari volume trasferito.
Errore da evitare
Dire che la stessa pressione implica la stessa forza indipendentemente dall'area.
Fonte e sequenza
- Il DM 211/2010 indica il primo biennio; la collocazione in questa classe è editoriale.
- Illustra l'area diversa e il fluido comune; quote e forze non si leggono dal disegno.
Prova subito
Calcola F2 se F1=10 N e A2/A1=4.
Vedi la soluzione spiegata
Risposta: 40 N.
F2/F1=4 nel modello ideale.
Risposta: 40 N.
F2/F1=4 nel modello ideale.
Se i pistoni hanno aree uguali, che rapporto hanno le forze ideali?
Vedi la soluzione spiegata
Risposta: Uno a uno.
La stessa variazione di pressione moltiplica la stessa area.
Risposta: Uno a uno.
La stessa variazione di pressione moltiplica la stessa area.
Perché F2 maggiore non implica lavoro maggiore gratis?
Vedi la soluzione spiegata
Risposta: Il pistone grande percorre meno distanza.
A pari volume trasferito, area e spostamento sono inversi.
Risposta: Il pistone grande percorre meno distanza.
A pari volume trasferito, area e spostamento sono inversi.
Quale grandezza calcoli prima conoscendo F1 e A1?
Vedi la soluzione spiegata
Risposta: Δp=F1/A1.
Poi la applichi all'altra area.
Risposta: Δp=F1/A1.
Poi la applichi all'altra area.
L'illustrazione dà numericamente le aree dei pistoni?
Vedi la soluzione spiegata
Risposta: No.
Manca una scala dichiarata; i valori sono nel testo.
Risposta: No.
Manca una scala dichiarata; i valori sono nel testo.
Allineamento curricolare e fonti
- Allegato F, primo biennio, righe HTML 1372–1379; collocazione annuale editoriale. · DM 211/2010 · Allegato F · Liceo scientifico ordinario · obiettivi delle discipline
