Classe seconda, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Distinguere raggio incidente, raggio riflesso e normale.
- Applicare l'uguaglianza degli angoli rispetto alla normale.
- Separare previsione geometrica e misura sperimentale con incertezza.
Prima di iniziare
- Angoli
- Perpendicolarità
L'idea centrale

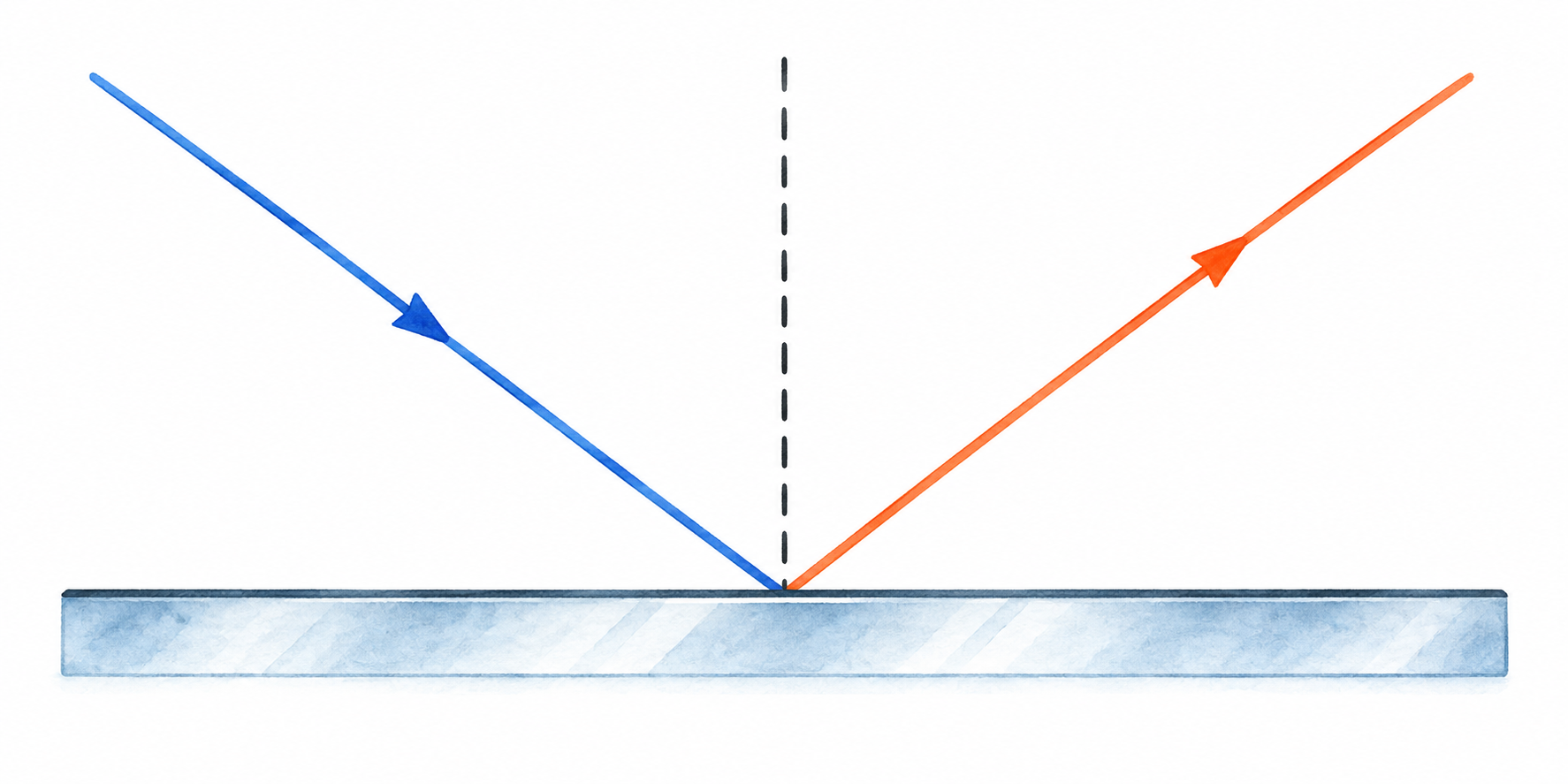

Un raggio di luce raggiunge uno specchio piano e cambia direzione. Per descrivere la riflessione si traccia una normale, cioè una retta perpendicolare alla superficie nel punto di incontro. L'illustrazione è uno schema dei raggi e della normale, non uno strumento di misura: i suoi angoli non vanno letti come dati.
Per affrontare «Specchio piano: incidente, normale e riflesso», parto da questa domanda concreta: Distinguere raggio incidente, raggio riflesso e normale. Il caso di riferimento è «Un raggio incide a 15° rispetto alla normale di uno specchio piano: angolo riflesso?». Lo scopo del percorso è saper spiegare perché una risposta regge e quali dati non sono disponibili. Misura gli angoli rispetto alla normale, non rispetto alla superficie dello specchio. Il raggio riflesso resta nel mezzo d'origine; una figura simmetrica aiuta a ricordare la relazione ma non sostituisce il goniometro. Definisci il sistema osservato e la grandezza di cui parli. Un disegno schematico indica una relazione, mentre una misura richiede strumento, unità e procedura; non sostituire una freccia lunga con un valore numerico. Prima di calcolare, trascrivi le condizioni del caso: che cosa resta costante, quale direzione è positiva e quale intervallo di tempo o quale superficie è considerata. Solo dopo applica la regola e annota i limiti del modello.
Un passo in più
La normale è perpendicolare alla superficie nel punto d'incidenza. Gli angoli d'incidenza e riflessione si misurano entrambi rispetto a essa; usarne uno rispetto allo specchio produce una falsa discrepanza di 90° complementari. Nell'ideale i due angoli sono uguali e raggio incidente, riflesso e normale stanno nello stesso piano. Un'illustrazione approssimata aiuta a vedere la geometria ma non sostituisce una misura con incertezza.
- Regola e condizioni
- Nell'ottica geometrica ideale, l'angolo di incidenza e quello di riflessione sono uguali quando entrambi si misurano rispetto alla normale. Non si confronta uno con la normale e l'altro con la superficie.
Passo per passo
- Individua il punto dove il raggio incontra lo specchio.
- Traccia la normale perpendicolare allo specchio in quel punto.
- Misura o leggi l'angolo incidente rispetto alla normale.
- Riporta lo stesso angolo dall'altro lato della normale e distingui il modello ideale da un dato di laboratorio.
Esempio svolto
Un raggio incide a 15° rispetto alla normale di uno specchio piano: angolo riflesso?
- Uso lo stesso riferimento per entrambi gli angoli.
- La legge ideale dà riflessione uguale a incidenza.
- Controllo: 15° è misurato dalla normale, non dalla superficie.
15°.
Errore da evitare
Rispondere 55° all'angolo con la normale: 55° è il complementare, cioè l'angolo con la superficie.
Laboratorio 2: Caso guidato 2
Lo stesso raggio a 15° dalla normale forma quale angolo con la superficie?
- Normale e superficie sono perpendicolari.
- Calcolo 90°−15°.
- I due angoli sono complementari.
75°.
Laboratorio 3: Caso guidato 3
Un raggio incide lungo la normale: quale angolo d'incidenza ha?
- L'angolo fra raggio e normale è nullo.
- Per la legge ideale l'angolo riflesso è anch'esso zero.
- Il raggio torna lungo la stessa linea in verso opposto.
0°.
Laboratorio 4: Caso guidato 4
Uno studente confronta 40° dalla normale con 50° dalla superficie e dice che sono incoerenti: ha ragione?
- Converto gli angoli allo stesso riferimento.
- 90°−40°=50°.
- I valori possono descrivere la medesima direzione.
No.
Laboratorio 5: Caso guidato 5
Un disegno approssimato sembra mostrare 18° e 19°: prova sperimentalmente una violazione?
- Il raster non è un goniometro calibrato.
- Una misura reale ha strumento e incertezza.
- La legge si verifica con dati, non pixel.
No.
Per approfondire e verificare
- In laboratorio si ripetono misure e si annotano incertezza e allineamento; una differenza osservata non annulla automaticamente il modello ideale.
- Il fascio e lo specchio sono illustrati senza scala angolare affidabile.
- Alla fine, riprendo l'errore più probabile: Rispondere 55° all'angolo con la normale: 55° è il complementare, cioè l'angolo con la superficie. Lo confronto con il controllo dell'esempio iniziale: 15° è misurato dalla normale, non dalla superficie. Il supporto visivo aiuta in questo punto preciso: Distinguere raggio incidente, raggio riflesso e normale e vedere che gli angoli si confrontano rispetto alla normale. Il suo limite va conservato nel ragionamento: Lo schema non porta scala né valori numerici e non certifica una misura sperimentale. La verifica fisica non consiste soltanto nell'ottenere un numero plausibile. Controlla l'unità, il verso e le condizioni dell'osservazione; poi chiedi quale misura ulteriore potrebbe smentire l'interpretazione. Due spiegazioni possono essere compatibili con un'immagine: il testo e i dati sperimentali decidono quale sia sostenuta. Evita di trasferire una conclusione locale a tutti i materiali, corpi o strumenti senza ripetere la prova.
Prova subito
Come si chiama la retta perpendicolare allo specchio nel punto d'incidenza?
Vedi la soluzione spiegata
Risposta: Normale.
È il riferimento degli angoli.
Risposta: Normale.
È il riferimento degli angoli.
Incidenza di 20° rispetto alla normale: riflessione ideale?
Vedi la soluzione spiegata
Risposta: 20°.
Gli angoli rispetto alla normale sono uguali.
Risposta: 20°.
Gli angoli rispetto alla normale sono uguali.
Un raggio forma 20° con la normale: quanto forma con la superficie?
Vedi la soluzione spiegata
Risposta: 70°.
I due angoli sono complementari: 90°−20°.
Risposta: 70°.
I due angoli sono complementari: 90°−20°.
Un compagno confronta 20° con la normale e 70° con lo specchio e dice che la legge fallisce. Perché?
Vedi la soluzione spiegata
Risposta: Usa due riferimenti diversi; 20° e 70° sono complementari.
Va confrontato normale con normale.
Risposta: Usa due riferimenti diversi; 20° e 70° sono complementari.
Va confrontato normale con normale.
Lo schema dei raggi basta per dichiarare misurato l'angolo di riflessione?
Vedi la soluzione spiegata
Risposta: No; serve una lettura reale con incertezza.
La figura è concettuale.
Risposta: No; serve una lettura reale con incertezza.
La figura è concettuale.
In un caso diverso dalla figura, un raggio incide a 35° rispetto alla normale. Qual è l'angolo riflesso rispetto alla normale e alla superficie?
Vedi la soluzione spiegata
Risposta: 35° rispetto alla normale; 55° rispetto alla superficie.
La legge della riflessione conserva 35° con la normale; la superficie è perpendicolare, quindi 90°−35°=55°.
Risposta: 35° rispetto alla normale; 55° rispetto alla superficie.
La legge della riflessione conserva 35° con la normale; la superficie è perpendicolare, quindi 90°−35°=55°.
Un raggio incidente forma 23° con la superficie di uno specchio piano. Quale angolo forma il riflesso con la normale nel modello ideale?
Vedi la soluzione spiegata
Risposta: 67°.
L'incidenza rispetto alla normale è 90°−23°=67°; la riflessione ha lo stesso angolo rispetto alla normale.
Risposta: 67°.
L'incidenza rispetto alla normale è 90°−23°=67°; la riflessione ha lo stesso angolo rispetto alla normale.
Allineamento curricolare e fonti
- FISICA / PRIMO BIENNIO · righe 1345–1365 · Usare misure e modelli per interpretare la riflessione della luce nell'ottica geometrica. La distribuzione nell'anno è editoriale. · DM 211/2010 · Allegato F · Liceo scientifico ordinario · obiettivi delle discipline
