Classe seconda, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Interpretare la rifrazione distinguendola dalla riflessione e misurando gli angoli rispetto alla normale.
- Applicare il metodo a un caso delimitato.
- Dichiarare che cosa la figura e le fonti non permettono di inferire.
Prima di iniziare
- Lettura di un testo e identificazione dei dati
- Confronto fra caso e modello
L'idea centrale
Quando un raggio luminoso passa da un mezzo trasparente a un altro può cambiare direzione: il fenomeno è la rifrazione. Una parte della luce può anche tornare nel primo mezzo per riflessione. Nel modello aria-acqua la linea perpendicolare alla superficie nel punto d'incontro si chiama normale. L'angolo di incidenza e quello di rifrazione si misurano rispetto a questa normale, non rispetto al pelo dell'acqua. Passando dall'aria all'acqua in condizioni ordinarie, il raggio trasmesso si piega verso la normale. Il disegno qualitativo non sostituisce una misura di laboratorio.
Per affrontare «Un raggio attraversa aria e acqua», parto da questa domanda concreta: Interpretare la rifrazione distinguendola dalla riflessione e misurando gli angoli rispetto alla normale. Il caso di riferimento è «Un raggio passa obliquamente dall'aria a un vetro trasparente: verso quale riferimento tende a piegarsi nel modello usuale?». Lo scopo del percorso è saper spiegare perché una risposta regge e quali dati non sono disponibili. Nel passaggio fra mezzi distingui raggio incidente, riflesso e trasmesso. La piega del raggio trasmesso si interpreta rispetto alla normale e ai mezzi indicati; il solo tratto colorato non quantifica l'indice di rifrazione. Definisci il sistema osservato e la grandezza di cui parli. Un disegno schematico indica una relazione, mentre una misura richiede strumento, unità e procedura; non sostituire una freccia lunga con un valore numerico. Prima di calcolare, trascrivi le condizioni del caso: che cosa resta costante, quale direzione è positiva e quale intervallo di tempo o quale superficie è considerata. Solo dopo applica la regola e annota i limiti del modello.
Un passo in più
Alla frontiera fra mezzi trasparenti una parte della luce può riflettersi e una parte trasmettersi. Il raggio trasmesso cambia direzione quando l'incidenza è obliqua e gli indici differiscono; verso un indice maggiore tende alla normale, nel verso opposto se emerge verso uno minore. A incidenza normale la direzione può restare invariata. Una deviazione apparente non prova che l'oggetto osservato sia deformato.
Testo e dati del caso

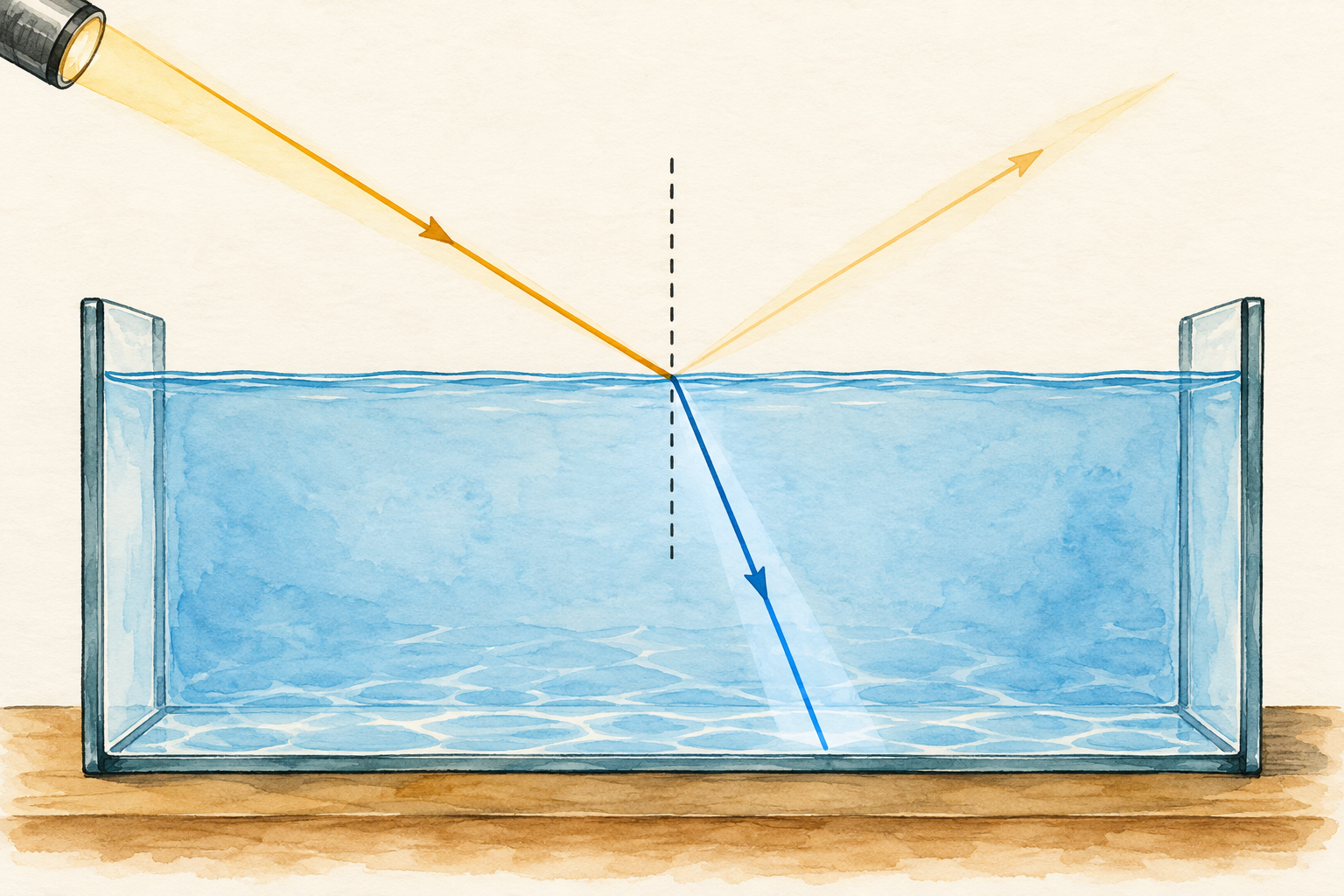

Un fascio stretto arriva obliquo sulla superficie orizzontale dell'acqua in un recipiente trasparente.
- Regola e condizioni
- Prima di applicare una formula occorre fissare i mezzi e osservare il verso di propagazione. Se si invertisse il percorso, dall'acqua all'aria, il raggio trasmesso si allontanerebbe dalla normale finché la trasmissione fosse possibile. Nel caso illustrato non chiediamo l'indice di rifrazione né l'angolo numerico; questi richiedono dati ottici e un goniometro. Un oggetto immerso che sembra spostato mostra un effetto visivo coerente con la deviazione dei raggi, ma la sua posizione apparente dipende dalla geometria dell'osservazione. Non si deduce la forma reale da un singolo schizzo.
Passo per passo
- Leggi i dati dichiarati nel caso, senza aggiungerne altri.
- Distingui elementi osservabili, regola e ipotesi interpretativa.
- Applica il procedimento del modello soltanto all'ambito indicato.
- Controlla il risultato e scrivi il limite della conclusione.
Esempio svolto
Un raggio passa obliquamente dall'aria a un vetro trasparente: verso quale riferimento tende a piegarsi nel modello usuale?
- Traccio la normale nel punto d'incidenza.
- Il vetro ha indice maggiore dell'aria nel caso ordinario.
- Controllo: Il raggio trasmesso si avvicina alla normale.
Verso la normale.
Errore da evitare
Misurare l'angolo con la superficie anziché con la normale, oppure chiamare riflesso il raggio nell'acqua.
Laboratorio 2: Caso guidato 2
Invertendo vetro→aria per un raggio che emerge, in quale verso tende a piegarsi?
- Confronto gli indici dei due mezzi.
- Passa da indice maggiore a minore.
- Se emerge, si allontana dalla normale.
Lontano dalla normale.
Laboratorio 3: Caso guidato 3
Un raggio entra perpendicolarmente alla superficie fra due mezzi: cambia direzione nel modello?
- L'angolo di incidenza è 0°.
- La direzione rifratta resta sulla normale.
- La velocità può cambiare anche senza deviazione angolare.
No.
Laboratorio 4: Caso guidato 4
Un raggio torna nel primo mezzo dopo aver incontrato il confine: è riflesso o trasmesso?
- Seguo in quale mezzo prosegue.
- Se resta nel mezzo iniziale è la componente riflessa.
- Il trasmesso attraversa il confine.
Riflesso.
Laboratorio 5: Caso guidato 5
Una fotografia mostra un oggetto apparentemente piegato nell'acqua: prova che l'oggetto si è rotto?
- La rifrazione cambia la posizione apparente delle parti immerse.
- L'effetto ottico non modifica da solo il materiale.
- Serve un'osservazione diretta dell'oggetto.
No.
Per approfondire e verificare
- Per analizzare uno schema, marca il punto di interfaccia, traccia una sola normale e identifica raggio incidente, riflesso e trasmesso. Controlla che i primi due stiano nel mezzo iniziale e il terzo nell'altro mezzo. Solo dopo confronta gli angoli in modo qualitativo. Se il disegno fosse impreciso, i dati testuali e le regole fisiche prevalgono sulle pennellate. La lezione introduce un caso specifico dell'ottica geometrica previsto nel primo biennio; la scelta di proporlo in seconda è editoriale. Non copre lenti, dispersione cromatica o riflessione totale.
- Caso e figura sono originali e simulati. La collocazione in seconda è editoriale.
- Alla fine, riprendo l'errore più probabile: Misurare l'angolo con la superficie anziché con la normale, oppure chiamare riflesso il raggio nell'acqua. Lo confronto con il controllo dell'esempio iniziale: Il raggio trasmesso si avvicina alla normale. Il supporto visivo aiuta in questo punto preciso: Distinguere i tre percorsi e la normale. Il suo limite va conservato nel ragionamento: Gli angoli non sono graduati; la figura non fornisce indici di rifrazione misurati. La verifica fisica non consiste soltanto nell'ottenere un numero plausibile. Controlla l'unità, il verso e le condizioni dell'osservazione; poi chiedi quale misura ulteriore potrebbe smentire l'interpretazione. Due spiegazioni possono essere compatibili con un'immagine: il testo e i dati sperimentali decidono quale sia sostenuta. Evita di trasferire una conclusione locale a tutti i materiali, corpi o strumenti senza ripetere la prova.
Prova subito
Un raggio arriva dall'aria all'acqua con 25° rispetto alla normale e genera anche riflessione. Quale angolo forma il raggio riflesso con la normale e in quale mezzo resta?
Vedi la soluzione spiegata
Risposta: 25°; resta nell'aria.
La riflessione conserva l'angolo rispetto alla normale nel mezzo di provenienza.
Risposta: 25°; resta nell'aria.
La riflessione conserva l'angolo rispetto alla normale nel mezzo di provenienza.
Un raggio nell'acqua arriva alla superficie con 60° rispetto alla superficie. Quanto misura l'incidenza rispetto alla normale? Se entra nell'aria, da quale lato della normale si piega?
Vedi la soluzione spiegata
Risposta: 30°; il trasmesso si allontana dalla normale.
Normale e superficie formano 90°, quindi 90−60=30°; da acqua ad aria l'angolo trasmesso aumenta se il raggio esiste.
Risposta: 30°; il trasmesso si allontana dalla normale.
Normale e superficie formano 90°, quindi 90−60=30°; da acqua ad aria l'angolo trasmesso aumenta se il raggio esiste.
Un disegno didattico mostra un raggio che entra dall'aria nell'acqua con incidenza 30° e si trasmette a 40° dalla normale. È coerente con i due mezzi indicati nel modello ordinario?
Vedi la soluzione spiegata
Risposta: No.
Entrando dall'aria nell'acqua, il trasmesso si avvicina alla normale: il suo angolo deve essere minore di 30°.
Risposta: No.
Entrando dall'aria nell'acqua, il trasmesso si avvicina alla normale: il suo angolo deve essere minore di 30°.
In un altro caso un raggio passa dall'acqua all'aria con incidenza non nulla e un raggio trasmesso visibile. Senza indici numerici, si può dare l'angolo esatto? Quale relazione qualitativa è possibile?
Vedi la soluzione spiegata
Risposta: No; l'angolo trasmesso è maggiore di quello incidente.
Il verso della piega è deducibile dai mezzi, ma i gradi richiedono dati ottici aggiuntivi.
Risposta: No; l'angolo trasmesso è maggiore di quello incidente.
Il verso della piega è deducibile dai mezzi, ma i gradi richiedono dati ottici aggiuntivi.
Un raggio passa dall'aria all'acqua lungo la normale, con incidenza 0°. Che cosa succede alla direzione del raggio trasmesso nel modello?
Vedi la soluzione spiegata
Risposta: Non devia: continua lungo la normale.
L'incidenza nulla non ha una componente obliqua da piegare; può comunque esservi un ramo riflesso.
Risposta: Non devia: continua lungo la normale.
L'incidenza nulla non ha una componente obliqua da piegare; può comunque esservi un ramo riflesso.
Due raggi diversi entrano dall'aria nell'acqua; A incide a 20° e B a 50° dalla normale. Nel modello ordinario, quale raggio trasmesso forma l'angolo maggiore con la normale?
Vedi la soluzione spiegata
Risposta: Il raggio B.
A parità di mezzi, aumentando l'incidenza aumenta l'angolo trasmesso, pur restando minore dell'incidente.
Risposta: Il raggio B.
A parità di mezzi, aumentando l'incidenza aumenta l'angolo trasmesso, pur restando minore dell'incidente.
Un bastoncino sembra piegato quando attraversa la superficie acqua–aria. Un compagno conclude che il legno si è spezzato. Quale controllo separa interpretazione ottica e danno reale?
Vedi la soluzione spiegata
Risposta: Estrarre e osservare il bastoncino fuori dall'acqua.
La deviazione della luce cambia la posizione apparente; non dimostra una rottura materiale.
Risposta: Estrarre e osservare il bastoncino fuori dall'acqua.
La deviazione della luce cambia la posizione apparente; non dimostra una rottura materiale.
Allineamento curricolare e fonti
- FISICA / OBIETTIVI SPECIFICI / PRIMO BIENNIO / ottica geometrica · righe 1343–1365 · Interpretare la rifrazione distinguendola dalla riflessione e misurando gli angoli rispetto alla normale. La distribuzione nell'anno è editoriale. · DM 211/2010 · Allegato F · Liceo scientifico ordinario · obiettivi delle discipline
