Classe quarta, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Definisci origine in profondità.
- Proietta l'epicentro in superficie.
- Distingui localizzazione e danno osservato.
Prima di iniziare
- Coordinate geografiche
- Strati della Terra
- Rischio geologico
Idea chiave
L'ipocentro è la zona in profondità dove ha origine la rottura sismica; l'epicentro è il punto in superficie sopra l'ipocentro nel modello geografico. La localizzazione reale deriva da misure e ha incertezza.
Regola
Non confondere luogo di origine con zona dei danni massimi: distanza, suolo e vulnerabilità possono modificare gli effetti. Una sezione generica di vulcano non permette localizzare un terremoto reale.
Come procedere
- Definisci origine in profondità.
- Proietta l'epicentro in superficie.
- Distingui localizzazione e danno osservato.
- Cita misura e incertezza quando disponibili.
Esempio risolto
Un terremoto ha ipocentro a 12 km di profondità e forti danni in una città distante. L'epicentro coincide per forza con la città più danneggiata?
- L'epicentro è la proiezione superficiale dell'ipocentro.
- I danni dipendono anche da suolo ed edifici.
- La città più danneggiata può essere altrove.
- La localizzazione richiede dati sismologici, non il solo danno.
No: il massimo danno non definisce l'epicentro.
Origine in profondità e proiezione

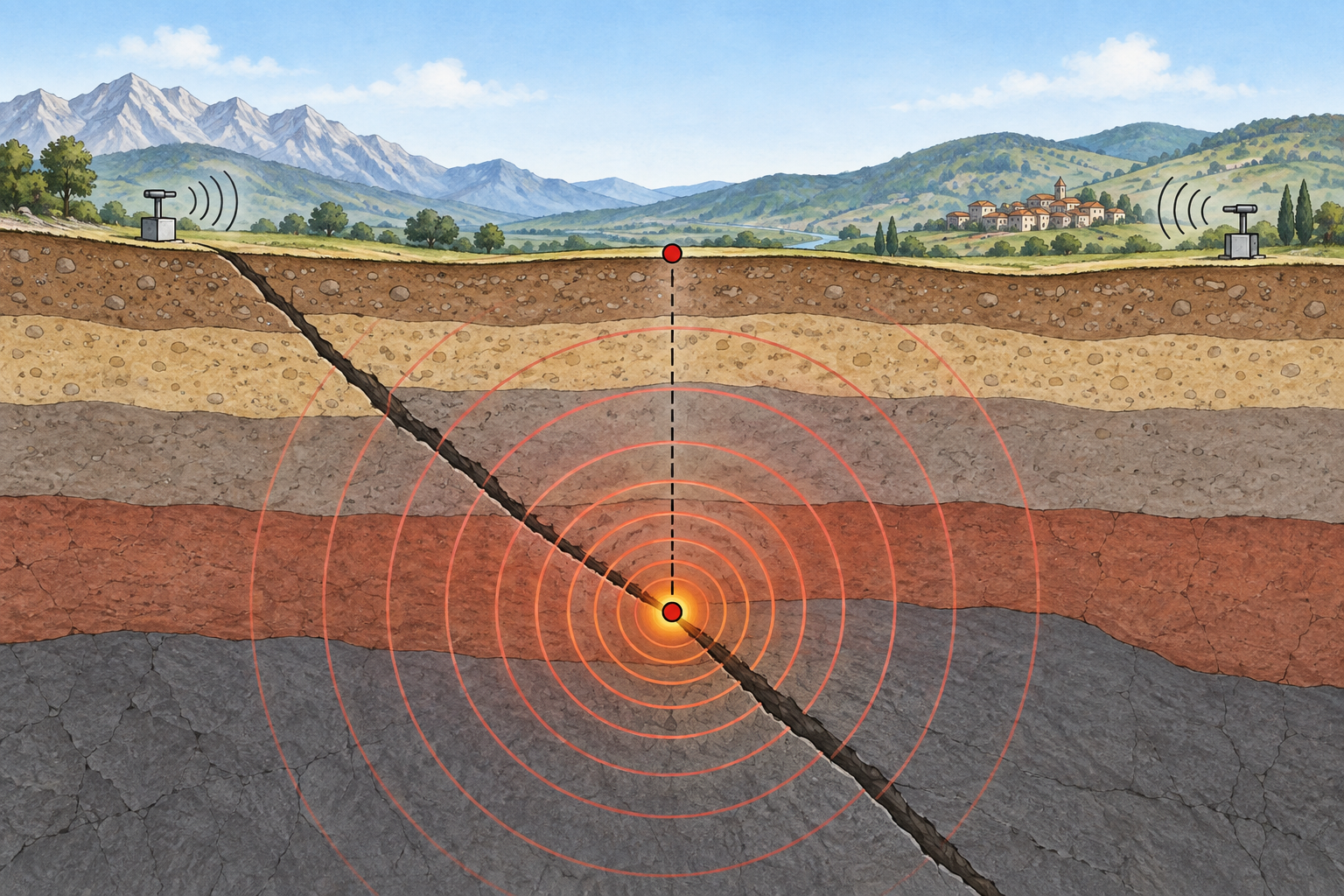

L'ipocentro, o fuoco sismico nel modello, indica la zona in profondità dove inizia la rottura che produce onde sismiche. L'epicentro è la proiezione sulla superficie del punto di riferimento dell'ipocentro. Non sono due luoghi alternativi della stessa profondità: uno è interno e l'altro superficiale. In un terremoto reale la rottura può estendersi lungo una faglia, quindi ridurre tutto a un punto è una semplificazione utile per orientarsi, non una fotografia completa del processo. Le onde trasportano energia attraverso i materiali e vengono registrate da strumenti in luoghi differenti. La localizzazione richiede dati temporali e un modello delle velocità di propagazione; un diagramma scolastico con una stella sotto terra non localizza un evento reale. È opportuno indicare incertezza e metodo quando si comunica una posizione calcolata.
Danni, distanza e vulnerabilità
Il luogo dei danni maggiori non coincide necessariamente con l'epicentro. Profondità dell'ipocentro, dimensione della rottura, direzione di propagazione, geologia locale, suolo, qualità degli edifici ed esposizione delle persone influenzano gli effetti. Un terreno soffice può amplificare alcuni movimenti rispetto a una roccia compatta in condizioni determinate, ma il comportamento dipende dal sito e dalle frequenze dell'onda. La magnitudo caratterizza la dimensione dell'evento secondo una scala definita; l'intensità descrive effetti osservati in un luogo e può variare da sito a sito. Confondere queste due parole rende impossibile interpretare una mappa dei danni. Un evento di magnitudo data non produce la stessa intensità ovunque. La previsione del danno richiede informazioni su edifici e territorio; la sola distanza dall'epicentro non basta.
Come si ricava una posizione
Le onde P e S hanno velocità differenti in molti materiali. Il ritardo fra i loro arrivi a una stazione può aiutare a stimare la distanza dall'evento in un modello di propagazione; più stazioni permettono di vincolare una posizione. La geometria didattica della triangolazione rende l'idea, ma in un caso reale il calcolo tiene conto di un modello della Terra, delle incertezze e della profondità. Una stazione sola non fissa normalmente un punto epicentrale unico: molti luoghi possono essere alla stessa distanza. Anche la profondità non si deduce semplicemente dalla posizione su una carta piana. Per leggere una carta, cerca legenda, stazioni, scale e metodo di stima. Non usare il centro di una zona colorata di danno come epicentro se la legenda parla di intensità. La scienza sismica distingue dati registrati, modello usato e posizione stimata. Una localizzazione viene spesso aggiornata quando arrivano nuove registrazioni. Revisioni di coordinate o profondità non significano che sia cambiato il terremoto, ma che la stima è stata affinata. Registrare ora, metodo e incertezza aiuta a confrontare correttamente due comunicati.
Problema di trasferimento
Una stazione registra un intervallo fra onde P e S che, in un modello semplificato con profondità già considerata, corrisponde a 80 km di distanza epicentrale. Si vuole sapere se questo basta a localizzare l’epicentro.
- Segna che la stazione fornisce una distanza stimata, non una direzione unica.
- Su una carta piana, i punti a 80 km formano idealmente una circonferenza.
- L’intervallo P–S è un dato utile, ma non autorizza a indicare una città specifica senza altre informazioni.
Richiedi altre stazioni e controlla l'ipotesi sulla profondità per restringere la localizzazione.
Un altro errore da evitare
Identificare il massimo danno con l’epicentro ignora geologia ed edifici.
Un altro errore da evitare
Trattare una singola stazione come localizzazione completa confonde distanza e posizione.
Errore da evitare
Usare 'epicentro' come sinonimo del luogo con più danni senza dati sulla posizione dell'ipocentro.
Prova subito
L'ipocentro si trova in profondità?
Vedi la soluzione spiegata
Risposta: Sì
È la zona di origine della rottura.
L'epicentro è la proiezione superficiale dell'ipocentro?
Vedi la soluzione spiegata
Risposta: Sì
È definito geometricamente.
Il luogo più danneggiato è sempre epicentro?
Vedi la soluzione spiegata
Risposta: No
Effetti e posizione geometrica sono distinti.
Il tipo di suolo può modificare gli effetti?
Vedi la soluzione spiegata
Risposta: Sì
Può amplificare o attenuare il moto locale.
Un disegno generico localizza un sisma reale?
Vedi la soluzione spiegata
Risposta: No
Servono misure e coordinate.
Allineamento curricolare e fonti
- Studiare sismicità e trasformazioni geologiche del territorio. (SECONDO BIENNIO; assegnazione alla classe editoriale). · DM 211/2010 · Allegato F · Liceo scientifico ordinario · parte 1
