Classe seconda, secondaria di primo gradoPercorso edumaterial
Che cosa imparerai
- Tracciare un percorso continuo dalla pila alla lampadina e di ritorno.
- Prevedere lo stato della lampadina quando l'interruttore apre o chiude il circuito.
- Distinguere una interruzione del percorso da una variazione della posizione dei componenti nel disegno.
Prima di iniziare
- Percorso chiuso e aperto in un disegno
- Uso di una pila a bassa tensione in un modello scolastico
L'idea centrale

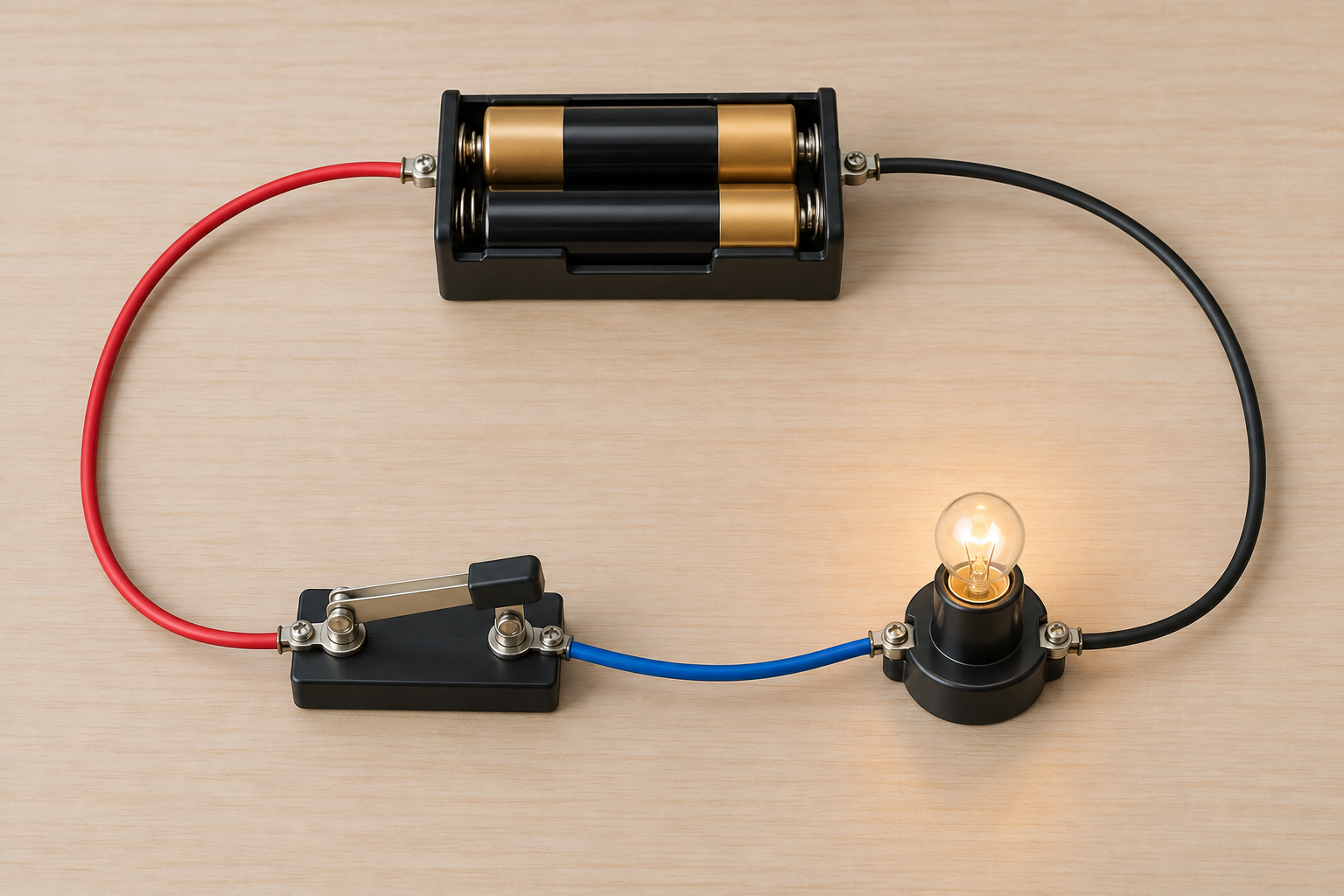

Nel modello la pila fornisce energia, i fili collegano i componenti e la lampadina riceve energia elettrica. La lampadina può accendersi solo se esiste un percorso chiuso che attraversa pila e lampadina e torna alla pila. Il disegno mostra un interruttore chiuso: il piccolo ponte collega i due contatti.
- Regola e condizioni
- Aprire l'interruttore interrompe il percorso e la lampadina si spegne. Chiuderlo completa il percorso; con componenti funzionanti e collegamenti corretti, la lampadina si accende. Cambiare il posto della lampadina lungo un circuito semplice in serie non basta, da solo, a interrompere il percorso.
Passo per passo
- Parti da un terminale della pila nel disegno.
- Segui il filo senza saltare attraverso uno spazio vuoto.
- Verifica che il percorso attraversi la lampadina e ritorni all'altro terminale.
- Individua l'interruttore: se i contatti sono separati, il percorso non è chiuso.
Esempio svolto
Nel disegno l'interruttore collega i due contatti. La lampadina è accesa o spenta?
- Seguo il filo dalla pila attraverso l'interruttore chiuso.
- Il percorso attraversa la lampadina e torna alla pila.
- Controllo: Non si vede alcuna interruzione nel percorso completo.
Accesa, assumendo che la pila, la lampadina e i collegamenti funzionino.
Errore da evitare
Guardare solo il tratto vicino alla lampadina e dimenticare il ritorno alla pila: un filo vicino al portalampada non garantisce da solo un circuito chiuso.
Per capire meglio
- Aprire l'interruttore interrompe il percorso e la lampadina si spegne. Chiuderlo completa il percorso; con componenti funzionanti e collegamenti corretti, la lampadina si accende. Cambiare il posto della lampadina lungo un circuito semplice in serie non basta, da solo, a interrompere il percorso.
- Il disegno è uno schema, non una guida a collegare prese di rete. Per un'eventuale esperienza pratica si usano solo componenti didattici a bassa tensione e la supervisione dell'insegnante.
- Il DM 254/2012 propone l'esperienza entro la fine della terza media, senza assegnarla alla seconda classe.
Prova subito
Nel disegno l'interruttore è aperto o chiuso? Quale tratto te lo fa capire?
Vedi la soluzione spiegata
Risposta: È chiuso: il ponte fra i due contatti non lascia uno spazio vuoto.
Si controlla la continuità nel punto dell'interruttore.
Se si solleva il ponte dell'interruttore, cosa succede alla lampadina e perché?
Vedi la soluzione spiegata
Risposta: Si spegne, perché il percorso elettrico si interrompe.
L'apertura crea un tratto non collegato.
Elenca nell'ordine i componenti attraversati nel circuito disegnato, partendo dalla pila e tornando ad essa.
Vedi la soluzione spiegata
Risposta: Pila → interruttore chiuso → lampadina → pila, seguendo i fili.
Il percorso deve includere anche il ritorno.
«La lampadina si accende perché è vicina alla pila nel disegno». Spiega l'errore.
Vedi la soluzione spiegata
Risposta: La distanza sulla pagina non decide se si accende. Conta un percorso conduttore chiuso attraverso pila e lampadina.
La disposizione grafica non sostituisce i collegamenti.
Sposti la lampadina in un altro punto della stessa linea di fili, senza aprire il percorso. Basta questo a spegnerla?
Vedi la soluzione spiegata
Risposta: No. In questo semplice circuito in serie il percorso resta chiuso, se i componenti funzionano.
Distingue posizione lungo il circuito da interruzione.
Allineamento curricolare e fonti
- it-dm-254-2012; obiettivi it-2012-sci-m3-01; traguardo dichiarato media-3. Il DM 254/2012 propone l'esperienza entro la fine della terza media, senza assegnarla alla seconda classe. · DM 254/2012 · Indicazioni nazionali per il curricolo del primo ciclo
