O que vais aprender
- Raciocinar sobre circuito de baixa tensão com pilha, lâmpada e interruptor, separando caminho fechado de curto-circuito.
Compreender

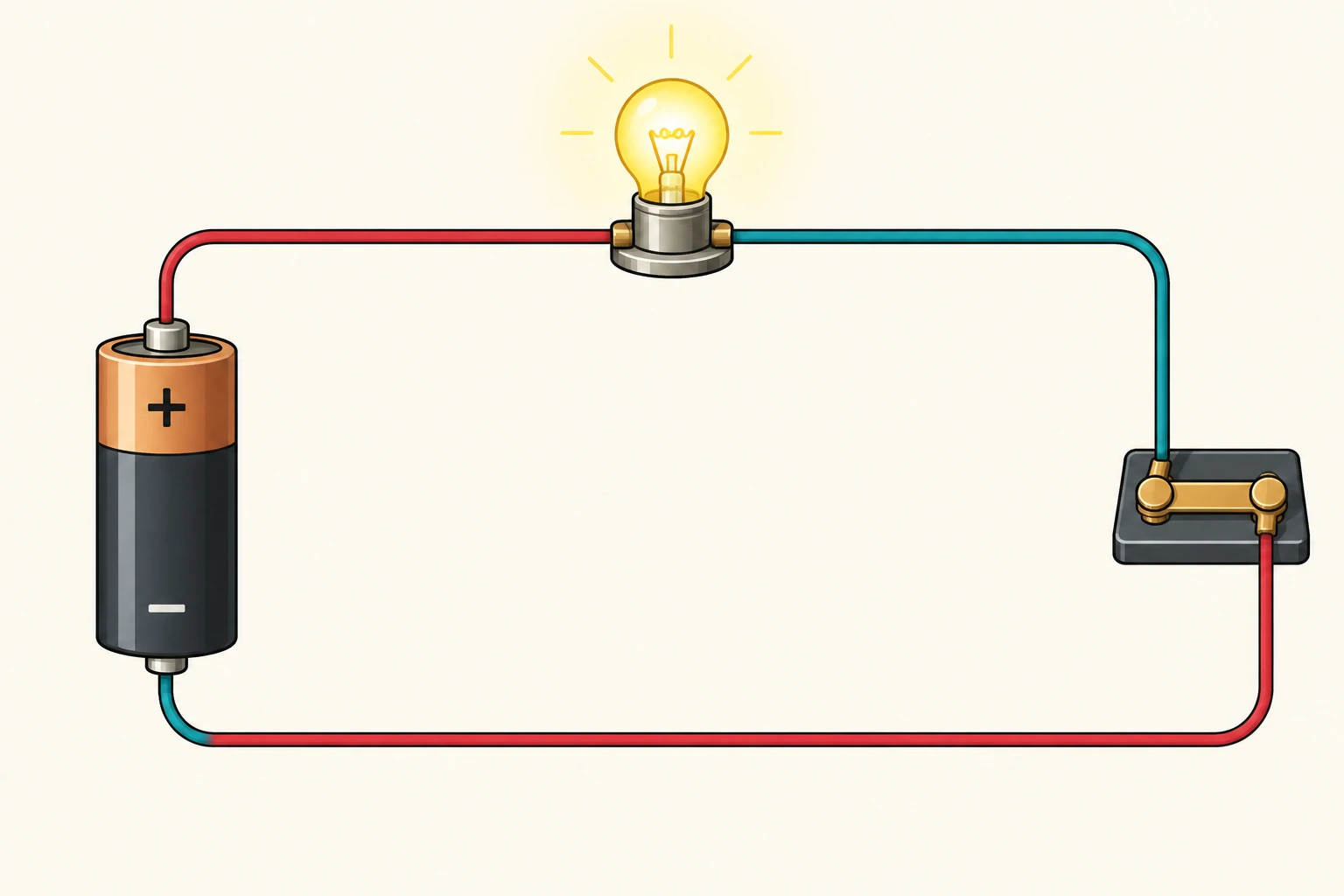

Um circuito elétrico simples precisa de uma fonte, um recetor e um percurso condutor completo. No modelo, a pilha fornece energia elétrica, a lâmpada é recetor e os fios ligam os componentes. Quando o interruptor fecha o percurso que inclui a lâmpada, pode circular corrente e ela acende, desde que os materiais estejam adequados e funcionem. Um interruptor aberto interrompe o circuito.
Fechar um circuito não é ligar diretamente os dois terminais da pilha com um fio, contornando a lâmpada. Isso seria um curto-circuito e pode aquecer componentes. O percurso previsto deve passar pelo recetor. Num esquema, símbolos representam pilha, interruptor e lâmpada; as linhas mostram ligações, não a forma física exata de colocar os objetos na mesa.
A atividade deve usar apenas componentes escolares de baixa tensão e seguir supervisão e instruções do laboratório. A rede elétrica doméstica não faz parte deste modelo. Se uma lâmpada não acender, verifica primeiro se o interruptor está fechado, se as ligações estão firmes e se os componentes são adequados, sem tocar em montagens perigosas. A explicação é qualitativa; faltam medidas para calcular corrente ou potência.
Exemplo resolvido
Um esquema escolar de baixa tensão liga pilha, interruptor e pequeno motor em série, com fios isolados e retorno à pilha. O que acontece ao abrir o interruptor e por que não se unem diretamente os terminais?
- A pilha fornece energia elétrica ao circuito; o motor é o recetor. Com o interruptor fechado, há um caminho completo pelo motor.
- Abrir o interruptor interrompe esse caminho e o motor deixa de ser alimentado no modelo.
- Um fio direto entre terminais contornaria o recetor e criaria um curto-circuito com risco de aquecimento. O exemplo não usa a rede elétrica doméstica.
O motor funciona apenas com percurso fechado através dele; abrir corta o percurso e ligar terminais diretamente é inseguro.
Atenção ao erro
Fechar diretamente os terminais da pilha em curto-circuito.
Verifica agora
Retoma o caso da explicação: Que componentes do modelo são fonte e recetor?
Ver solução explicada
Resposta: A pilha é fonte de energia elétrica e a lâmpada é recetor.
Associa os dois papéis.
Retoma o caso da explicação: O que acontece ao percurso da corrente quando o interruptor está aberto?
Ver solução explicada
Resposta: Fica interrompido; a lâmpada não acende nesse modelo.
Relaciona abertura e circuito incompleto.
Retoma o caso da explicação: «Um fio direto entre os terminais da pilha é a melhor forma de acender a lâmpada.» Corrige.
Ver solução explicada
Resposta: Não. O percurso deve passar pela lâmpada; unir diretamente os terminais provoca curto-circuito e pode aquecer componentes.
Identifica caminho pelo recetor e risco do curto-circuito.
Retoma o caso da explicação: Por que este exercício não se faz com uma tomada doméstica?
Ver solução explicada
Resposta: Porque o modelo é para componentes escolares de baixa tensão; a rede doméstica é perigosa e exige regras e equipamentos próprios.
Separa circuito didático de rede doméstica.
Alinhamento curricular e fontes
- Eletricidade, circuitos elétricos, página 8. Objetivo oficial parafraseado: Planificar e representar circuitos simples e justificar regras básicas de segurança.. O exemplo, a sequência e os exercícios são editoriais. · Aprendizagens Essenciais · fisico-quimica-pt · 9-ano
