O que vais aprender
- Prever qualitativamente o efeito de abrir um ramo, sem calcular grandezas não fornecidas nem montar circuitos de rede.
Compreender

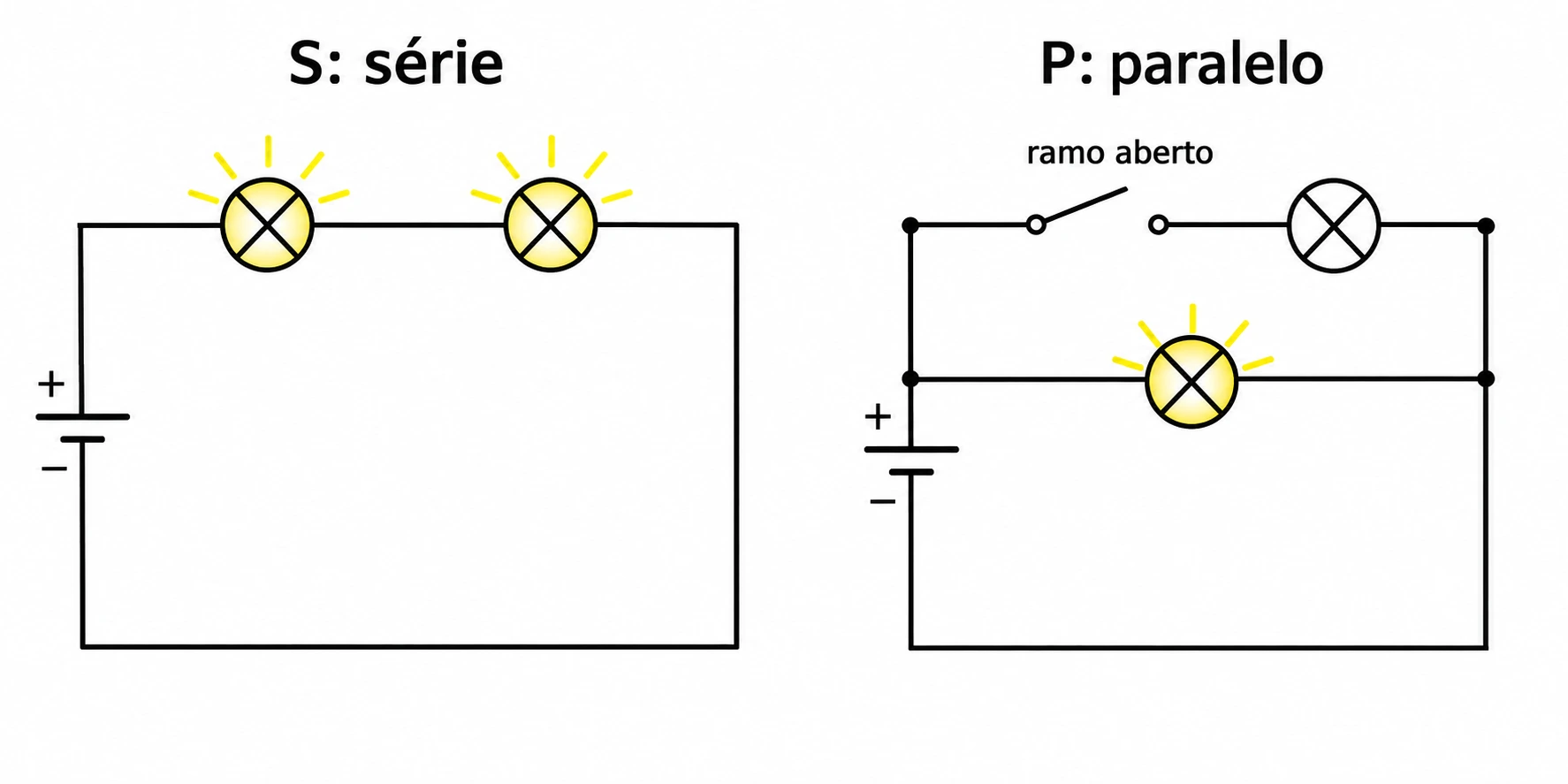

Num circuito em série, os recetores estão no mesmo caminho de corrente. No circuito S do enunciado, as duas lâmpadas ficam uma após a outra; se se interromper esse único caminho, deixa de haver corrente no percurso completo. Num circuito em paralelo, há ramos independentes ligados aos mesmos pontos principais. O circuito P contém dois ramos, cada um com uma lâmpada. Abrir um dos ramos interrompe esse ramo, mas o outro pode continuar fechado.
O modelo permite prever que a lâmpada do ramo aberto se apaga e a do outro ramo de P pode continuar acesa, desde que a pilha e as restantes ligações estejam funcionais. Não podemos calcular luminosidade, corrente ou tensão numérica porque faltam resistências e valores da fonte. Também não devemos dizer que qualquer circuito paralelo é sempre seguro: uma ligação incorreta ou um curto-circuito pode ser perigoso, mesmo com pilha.
Para ler esquemas, traçamos com o dedo os caminhos completos desde um terminal da pilha até ao outro. Um interruptor principal aberto afetaria todos os ramos; aqui o enunciado fixa-o fechado e abre só um ramo. Em sala de aula, a montagem exige material de baixa tensão e supervisão do professor. Nunca se reproduz a atividade na tomada elétrica doméstica. O objetivo é compreender a topologia do circuito e formular uma previsão qualitativa verificável.
Exemplo resolvido
Num diagrama didático, L1 e L2 ficam no mesmo ramo, enquanto L3 está num segundo ramo independente; um interruptor abre apenas o ramo de L3. Que associação existe dentro do primeiro ramo e o que pode continuar aceso?
- L1 e L2 partilham um único caminho dentro do seu ramo, formando associação em série nesse trecho.
- O ramo de L3 é paralelo ao primeiro. Abrir apenas esse ramo interrompe a passagem por L3, mas não necessariamente por L1 e L2.
- O brilho exato depende de valores e características elétricas não fornecidos; a figura informa topologia, não intensidade luminosa.
L1–L2 estão em série num ramo; L3 está noutro ramo paralelo e pode apagar-se sem interromper o primeiro.
Atenção ao erro
Achar que abrir um ramo apaga sempre todos.
Verifica agora
Retoma o caso da explicação: Duas lâmpadas no mesmo caminho formam que associação?
Ver solução explicada
Resposta: Em série.
Reconhece um único percurso.
Retoma o caso da explicação: Duas lâmpadas em ramos independentes formam que associação?
Ver solução explicada
Resposta: Em paralelo.
Reconhece ramos distintos.
Retoma o caso da explicação: Ao abrir um ramo de P, a lâmpada desse ramo acende?
Ver solução explicada
Resposta: Não; apaga-se.
Ramo aberto interrompe corrente local.
Retoma o caso da explicação: Podemos calcular o brilho exato sem valores elétricos?
Ver solução explicada
Resposta: Não; faltam dados e condições de medição.
Não inventa grandezas.
