A carta combina afloramento e topografia

Compreender

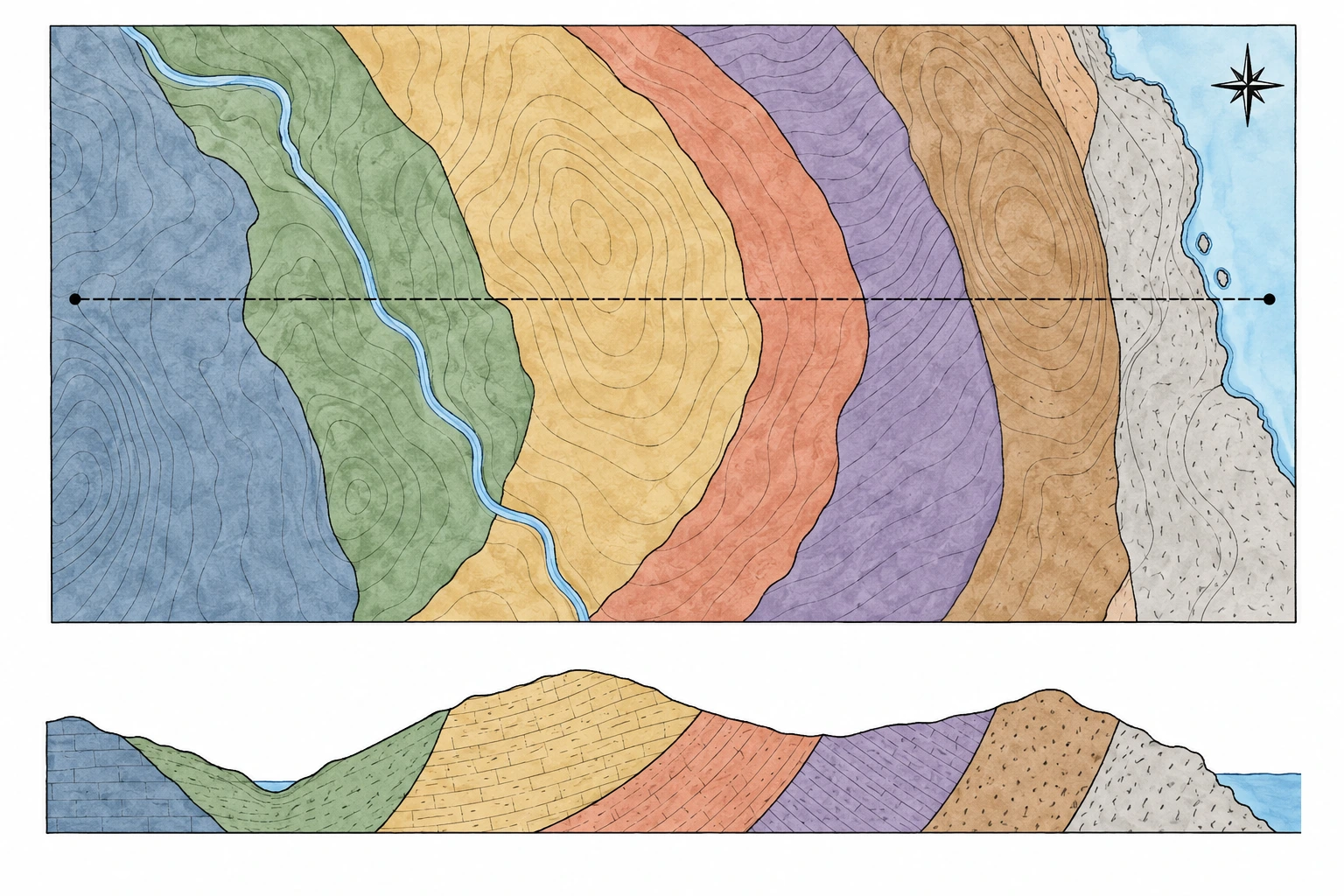

A carta geológica representa unidades e contactos projetados sobre a superfície topográfica. Uma cor indica a distribuição cartografada de uma unidade, não espessura vertical uniforme. A geometria dos contactos ao atravessar vales e colinas pode ajudar a inferir atitude de camadas, mas exige escala, curvas de nível e observações de campo. Não se desenha um corte geológico apenas copiando a linha de contacto em planta.

Para construir um corte, traça-se perfil topográfico ao longo da linha escolhida, marcam-se interseções com contactos e usam-se dados de direção e inclinação para projetar as unidades em profundidade. A parte subterrânea é interpretação e pode admitir alternativas se faltarem afloramentos. Simbologia e legenda devem ser consultadas antes de associar cor a idade ou litologia. Escala vertical exagerada pode distorcer a aparência das inclinações.

A escala da carta transforma milímetros em distâncias no terreno; antes de interpretar largura de uma faixa, confirma escala, relevo e ângulo entre a camada e a superfície. Uma unidade muito exposta pode ser fina e pouco inclinada, ao passo que outra estreita pode ser espessa e íngreme. No perfil, assinala com traço diferente o contacto observado e a sua continuação inferida. Se as inclinações medidas em afloramentos vizinhos forem incompatíveis com uma projeção simples, considera dobra, falha ou dados insuficientes, e mostra alternativas.
