Duas vistas recuperam posição que uma só perde

Compreender

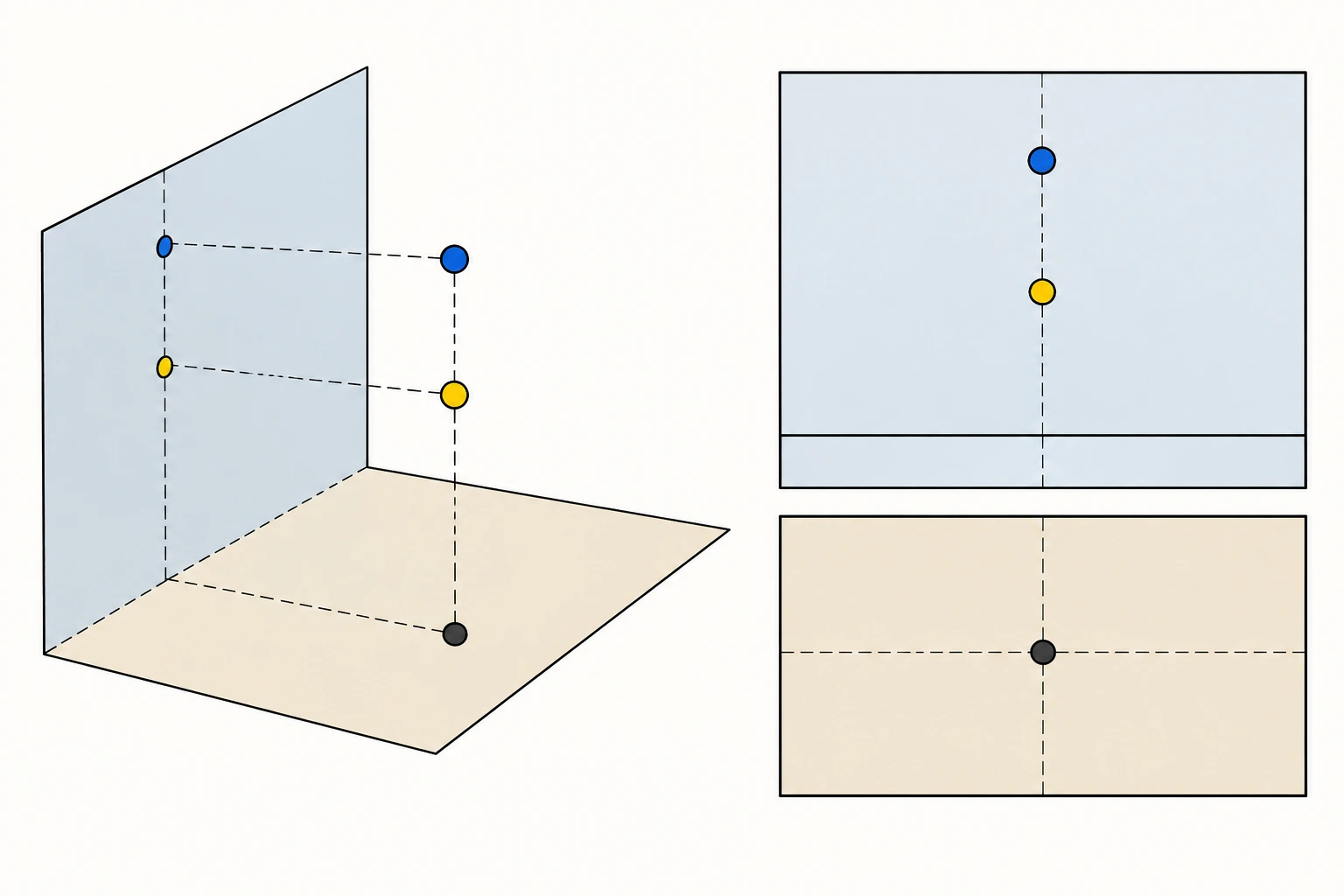

A projeção horizontal conserva a posição do ponto sobre o plano horizontal, mas não revela sozinha a sua altura, chamada cota. No caso, P e Q estão na mesma projetante perpendicular ao plano horizontal, por isso P₁ e Q₁ coincidem. Se observássemos apenas essa vista, não conseguiríamos saber qual ponto está mais alto. A projeção frontal acrescenta informação sobre a cota e permite separar as imagens de P e Q quando as alturas diferem.

Num sistema diédrico, plano horizontal e plano frontal organizam duas vistas relacionadas. O afastamento exprime a distância orientada ao plano frontal e a cota a distância orientada ao plano horizontal. Não basta desenhar duas marcas soltas: a correspondência entre as projeções do mesmo ponto deve respeitar a projetante e as convenções adotadas. Neste exercício, conhecemos apenas a altura distinta; não precisamos de construir coordenadas completas para compreender a ambiguidade da vista única.

O caso não afirma que a projeção frontal de P e Q tenha posições específicas no papel, pois faltam escala e convenções de rebatimento. A conclusão segura é que uma vista horizontal idêntica não implica pontos idênticos no espaço. Para resolver um problema gráfico integral seria necessário indicar a linha de terra, cotas, afastamentos e orientação dos planos. Evitar inferências além dos dados é parte do raciocínio espacial.
