Verificar a concorrência espacial de duas retas

Compreender

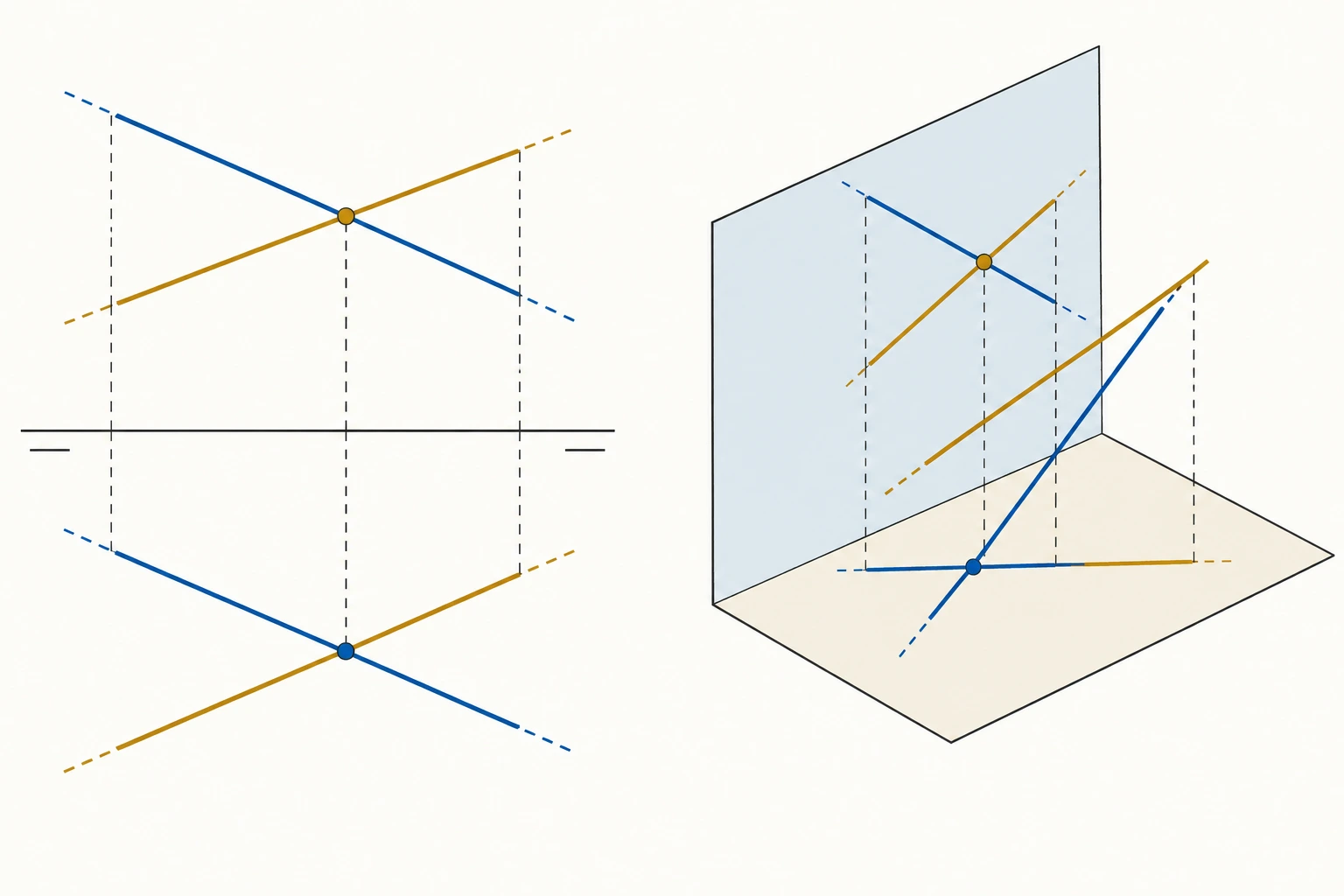

Duas retas só concorrem no espaço se os seus pontos de interseção aparentes nas projeções corresponderem à mesma projetante. As projeções horizontais de r e s cruzam-se em P1, mas as frontais cruzam-se em Q2 numa projetante distinta. Uma representação geométrica traduz relações espaciais por construções controláveis no plano. Antes de traçar, identifica os elementos dados, as posições relativas e a projeção em que cada informação se lê. Uma figura que parece correta à vista pode contrariar cotas, afastamentos ou incidências; convém por isso distinguir o desenho auxiliar da condição geométrica que ele prova.

Localizar as duas interseções projetadas, traçar as projetantes correspondentes e testar se determinam um único ponto espacial. Mantém as linhas auxiliares necessárias para reconstruir o raciocínio e assinala as correspondências entre projeções. Cada operação deve conservar a relação espacial inicial, mesmo quando se recorre a mudança de plano, rebatimento ou construção equivalente. No fim, verifica o resultado voltando às condições do enunciado: a solução tem de satisfazer todas, não apenas produzir uma forma visualmente plausível.

Aceitar o cruzamento de uma única vista como prova de concorrência pode confundir retas enviesadas. No cenário não há concorrência demonstrada; as duas vistas devem concordar no mesmo ponto. Se a construção admitir mais de uma posição, apresenta a condição que distingue as soluções. Visibilidade, verdadeira grandeza e interseção não se inferem só pelo aspeto de uma vista; exigem uma justificação própria. Explica também quando o método usado deixa de ser suficiente, por exemplo se faltar um dado ou se a posição espacial do elemento mudar.
