Reconhecer quando um segmento aparece em verdadeira grandeza

Compreender

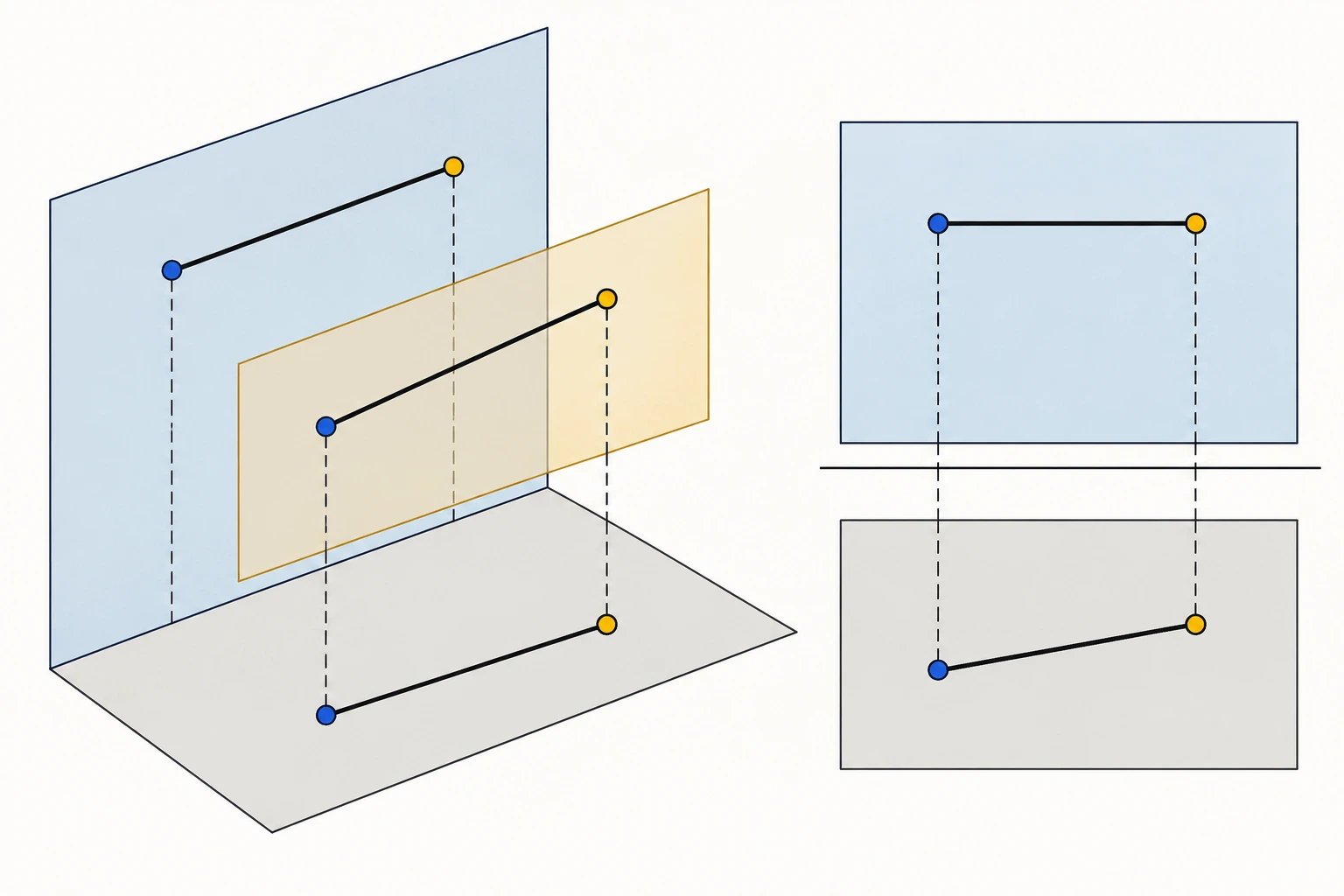

Uma projeção conserva o comprimento verdadeiro de um segmento quando este é paralelo ao respetivo plano de projeção; a inclinação noutra direção encurta a imagem. O segmento AB está num plano paralelo ao frontal, enquanto as cotas de A e B são diferentes. Uma representação geométrica traduz relações espaciais por construções controláveis no plano. Antes de traçar, identifica os elementos dados, as posições relativas e a projeção em que cada informação se lê. Uma figura que parece correta à vista pode contrariar cotas, afastamentos ou incidências; convém por isso distinguir o desenho auxiliar da condição geométrica que ele prova.

Identificar o paralelismo com o plano frontal, medir o segmento na projeção frontal e comparar com a horizontal sem igualar automaticamente comprimentos. Mantém as linhas auxiliares necessárias para reconstruir o raciocínio e assinala as correspondências entre projeções. Cada operação deve conservar a relação espacial inicial, mesmo quando se recorre a mudança de plano, rebatimento ou construção equivalente. No fim, verifica o resultado voltando às condições do enunciado: a solução tem de satisfazer todas, não apenas produzir uma forma visualmente plausível.

Tomar toda linha projetada como medida real ignora o ângulo que o segmento faz com o plano. A vista frontal fornece a verdadeira grandeza neste caso; a regra exige o paralelismo explicitado. Se a construção admitir mais de uma posição, apresenta a condição que distingue as soluções. Visibilidade, verdadeira grandeza e interseção não se inferem só pelo aspeto de uma vista; exigem uma justificação própria. Explica também quando o método usado deixa de ser suficiente, por exemplo se faltar um dado ou se a posição espacial do elemento mudar.
