Construir uma perspetiva cavaleira com redução declarada

Compreender

Na perspetiva cavaleira o plano frontal conserva dimensões nessa face, enquanto a direção de profundidade admite coeficiente de redução definido. Uma caixa tem frente quadrada de quatro unidades e profundidade física de seis; o desenho adota redução de metade na direção recuante. Uma representação geométrica traduz relações espaciais por construções controláveis no plano. Antes de traçar, identifica os elementos dados, as posições relativas e a projeção em que cada informação se lê. Uma figura que parece correta à vista pode contrariar cotas, afastamentos ou incidências; convém por isso distinguir o desenho auxiliar da condição geométrica que ele prova.

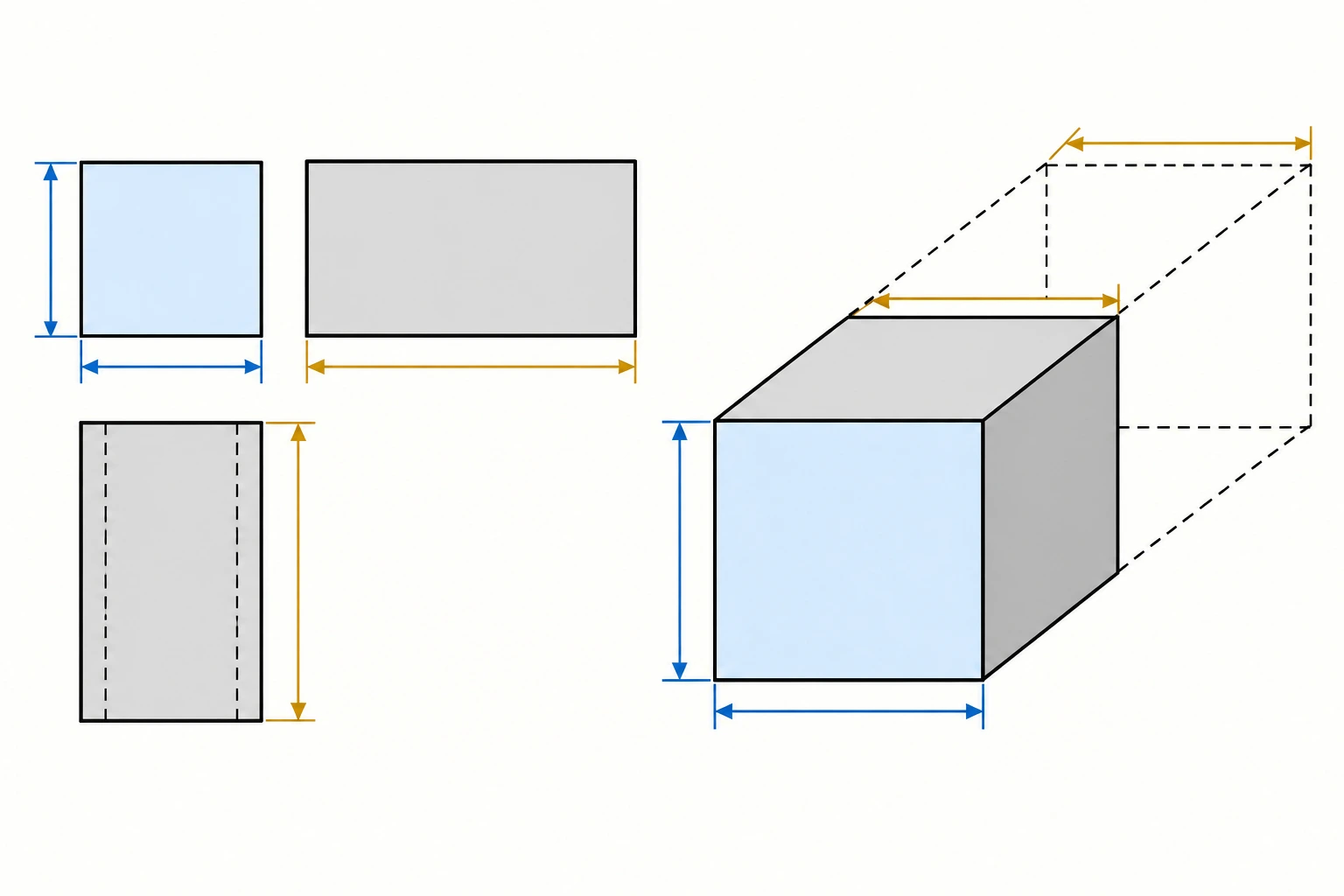

Desenhar a frente em verdadeira grandeza, marcar três unidades na direção de fuga e unir vértices correspondentes. Mantém as linhas auxiliares necessárias para reconstruir o raciocínio e assinala as correspondências entre projeções. Cada operação deve conservar a relação espacial inicial, mesmo quando se recorre a mudança de plano, rebatimento ou construção equivalente. No fim, verifica o resultado voltando às condições do enunciado: a solução tem de satisfazer todas, não apenas produzir uma forma visualmente plausível.

Desenhar seis unidades de profundidade apesar da redução de metade torna a caixa visualmente desproporcionada ao contrato. As três unidades desenhadas representam seis reais nessa direção; a medida só se interpreta com o coeficiente anunciado. Se a construção admitir mais de uma posição, apresenta a condição que distingue as soluções. Visibilidade, verdadeira grandeza e interseção não se inferem só pelo aspeto de uma vista; exigem uma justificação própria. Explica também quando o método usado deixa de ser suficiente, por exemplo se faltar um dado ou se a posição espacial do elemento mudar.
