Uma vista axonométrica relaciona três eixos

Compreender

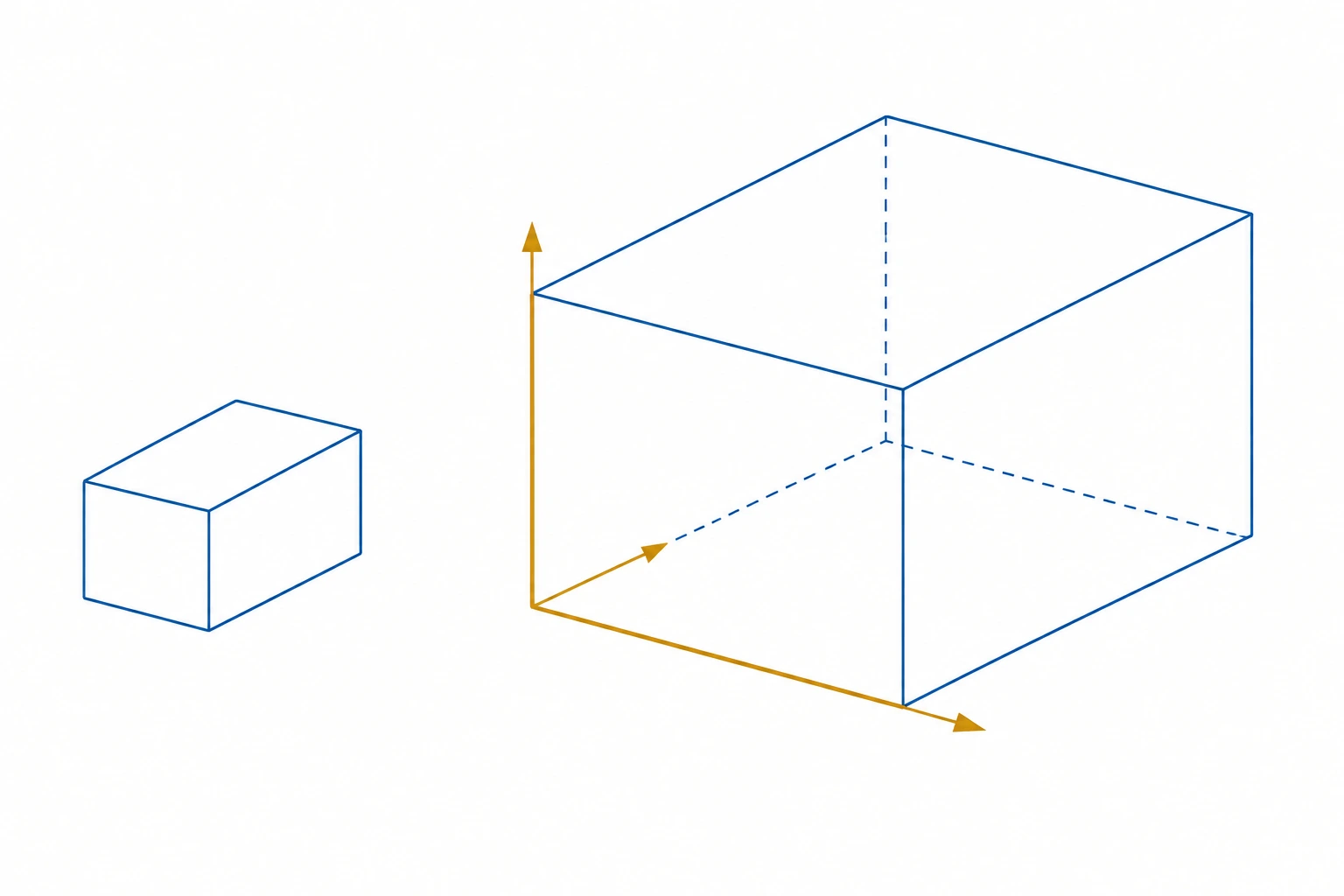

Uma representação axonométrica permite ver simultaneamente três dimensões de um objeto numa única superfície de desenho. Para uma caixa retangular, as direções de largura, profundidade e altura associam-se a três eixos do espaço e às suas projeções no plano. A vista não é a caixa física: as linhas desenhadas são imagens das arestas segundo um sistema de projeção escolhido. Identificar os eixos é o primeiro passo antes de colocar medidas.

Os comprimentos desenhados não são necessariamente iguais aos comprimentos reais. Dependendo do tipo de axonometria e da orientação dos eixos, uma dimensão pode sofrer redução na vista. O caso fornece 4, 3 e 2 unidades reais, mas não fornece ângulos nem escalas de projeção; por isso, não é possível calcular a medida de uma aresta no papel. Multiplicar as dimensões dá 24 unidades cúbicas de volume real, não uma área da imagem.

Ao ler uma vista, assinalamos quais arestas partilham direção, quais partes estão ocultas e que convenção gráfica foi usada. Uma figura sem escala não pode provar que uma aresta é mais longa na realidade só por parecer maior no desenho. Para construir uma axonometria exata é preciso fixar o método, o plano de projeção e os coeficientes de redução. Este treino isola o vocabulário espacial e o limite dos dados antes do traçado técnico.
