Interpretar os três eixos de uma isometria

Compreender

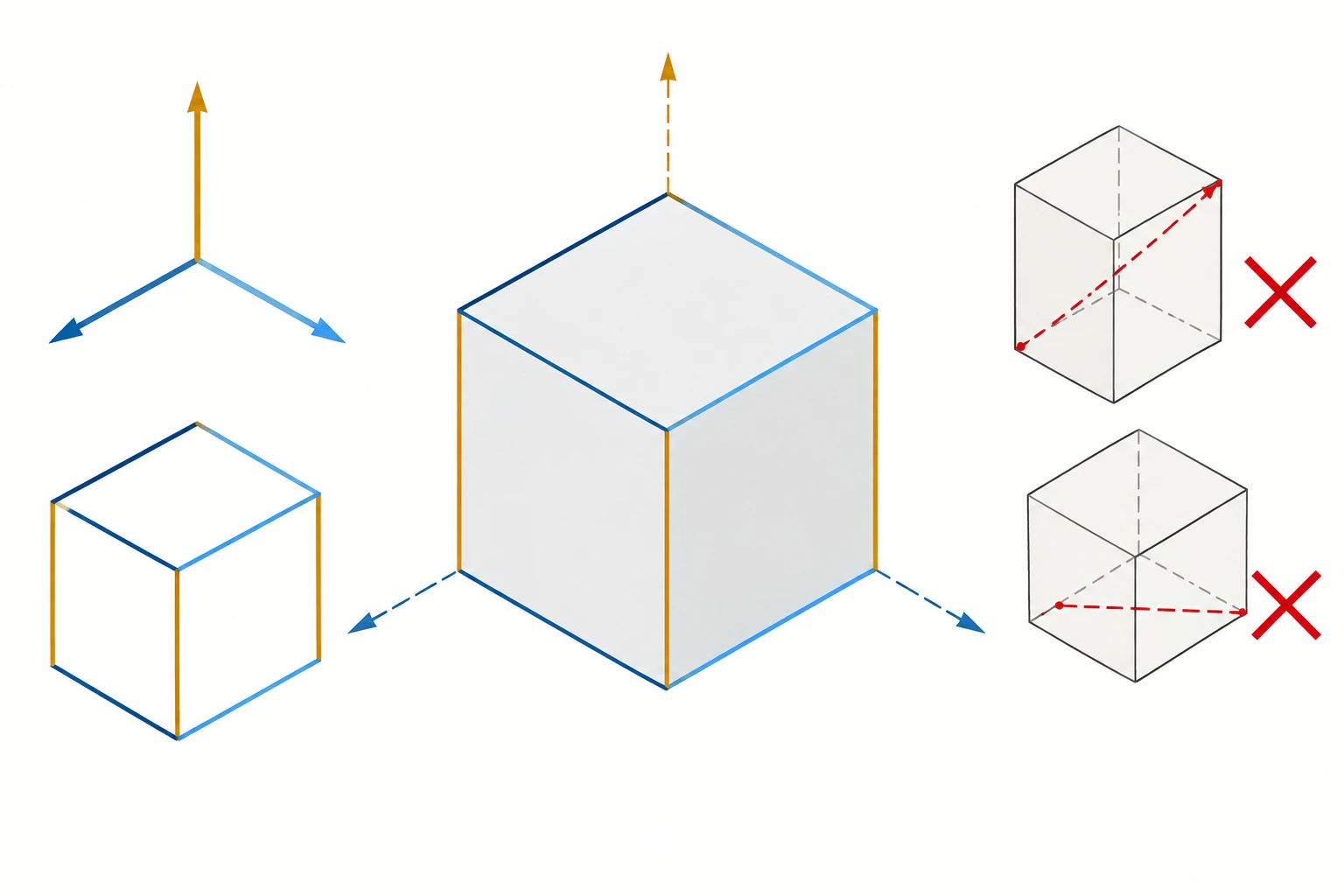

Na isometria, os três eixos coordenados recebem tratamento igual de redução; isso não autoriza medir comprimentos por qualquer diagonal da figura. Um cubo de aresta comum é representado com três famílias de arestas paralelas aos eixos axonométricos. Uma representação geométrica traduz relações espaciais por construções controláveis no plano. Antes de traçar, identifica os elementos dados, as posições relativas e a projeção em que cada informação se lê. Uma figura que parece correta à vista pode contrariar cotas, afastamentos ou incidências; convém por isso distinguir o desenho auxiliar da condição geométrica que ele prova.

Fixar a orientação dos três eixos, marcar a mesma unidade reduzida em cada família e fechar faces por paralelas. Mantém as linhas auxiliares necessárias para reconstruir o raciocínio e assinala as correspondências entre projeções. Cada operação deve conservar a relação espacial inicial, mesmo quando se recorre a mudança de plano, rebatimento ou construção equivalente. No fim, verifica o resultado voltando às condições do enunciado: a solução tem de satisfazer todas, não apenas produzir uma forma visualmente plausível.

Alongar só um eixo para tornar a face superior mais visível deixa de respeitar a igualdade isométrica. O desenho é isométrico se conserva as três direções e escalas relativas previstas; ângulos aparentes do cubo não são ângulos espaciais. Se a construção admitir mais de uma posição, apresenta a condição que distingue as soluções. Visibilidade, verdadeira grandeza e interseção não se inferem só pelo aspeto de uma vista; exigem uma justificação própria. Explica também quando o método usado deixa de ser suficiente, por exemplo se faltar um dado ou se a posição espacial do elemento mudar.
