Usar rebatimento para obter verdadeira grandeza

Compreender

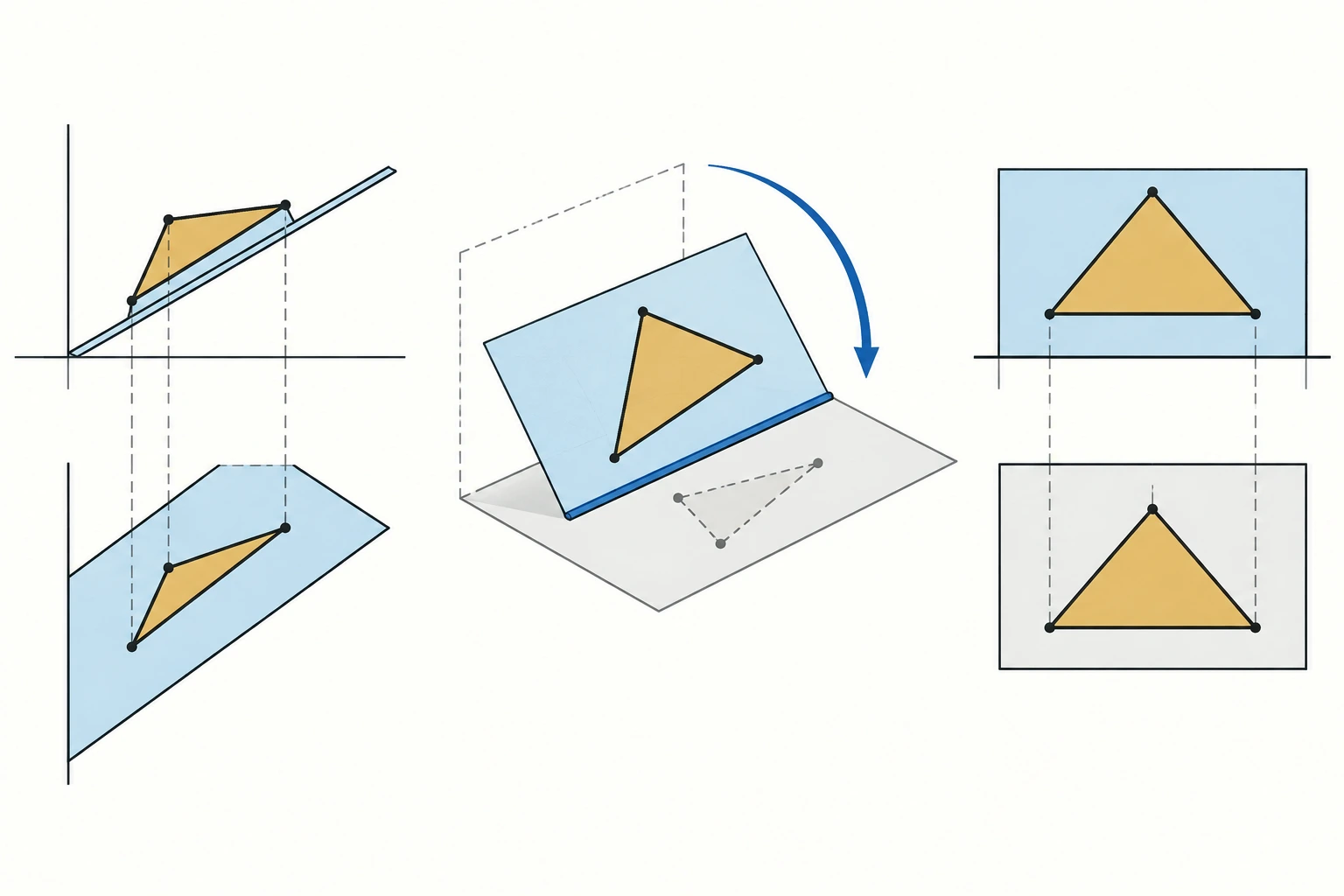

Rebater um plano faz coincidir a figura com um plano de representação sem alterar comprimentos internos; a charneira mantém-se fixa. Um triângulo assenta num plano oblíquo e as duas projeções mostram lados encurtados. Uma representação geométrica traduz relações espaciais por construções controláveis no plano. Antes de traçar, identifica os elementos dados, as posições relativas e a projeção em que cada informação se lê. Uma figura que parece correta à vista pode contrariar cotas, afastamentos ou incidências; convém por isso distinguir o desenho auxiliar da condição geométrica que ele prova.

Escolher charneira identificada, transportar distâncias com construção coerente e conferir que as medidas no plano rebatido respeitam os lados originais. Mantém as linhas auxiliares necessárias para reconstruir o raciocínio e assinala as correspondências entre projeções. Cada operação deve conservar a relação espacial inicial, mesmo quando se recorre a mudança de plano, rebatimento ou construção equivalente. No fim, verifica o resultado voltando às condições do enunciado: a solução tem de satisfazer todas, não apenas produzir uma forma visualmente plausível.

Rodar apenas o desenho bidimensional sem transportar distâncias do plano não produz verdadeira grandeza. O triângulo rebatido permite medir os lados reais se a rotação geométrica foi construída, não apenas sugerida. Se a construção admitir mais de uma posição, apresenta a condição que distingue as soluções. Visibilidade, verdadeira grandeza e interseção não se inferem só pelo aspeto de uma vista; exigem uma justificação própria. Explica também quando o método usado deixa de ser suficiente, por exemplo se faltar um dado ou se a posição espacial do elemento mudar.
