Construir a secção de um prisma por um plano

Compreender

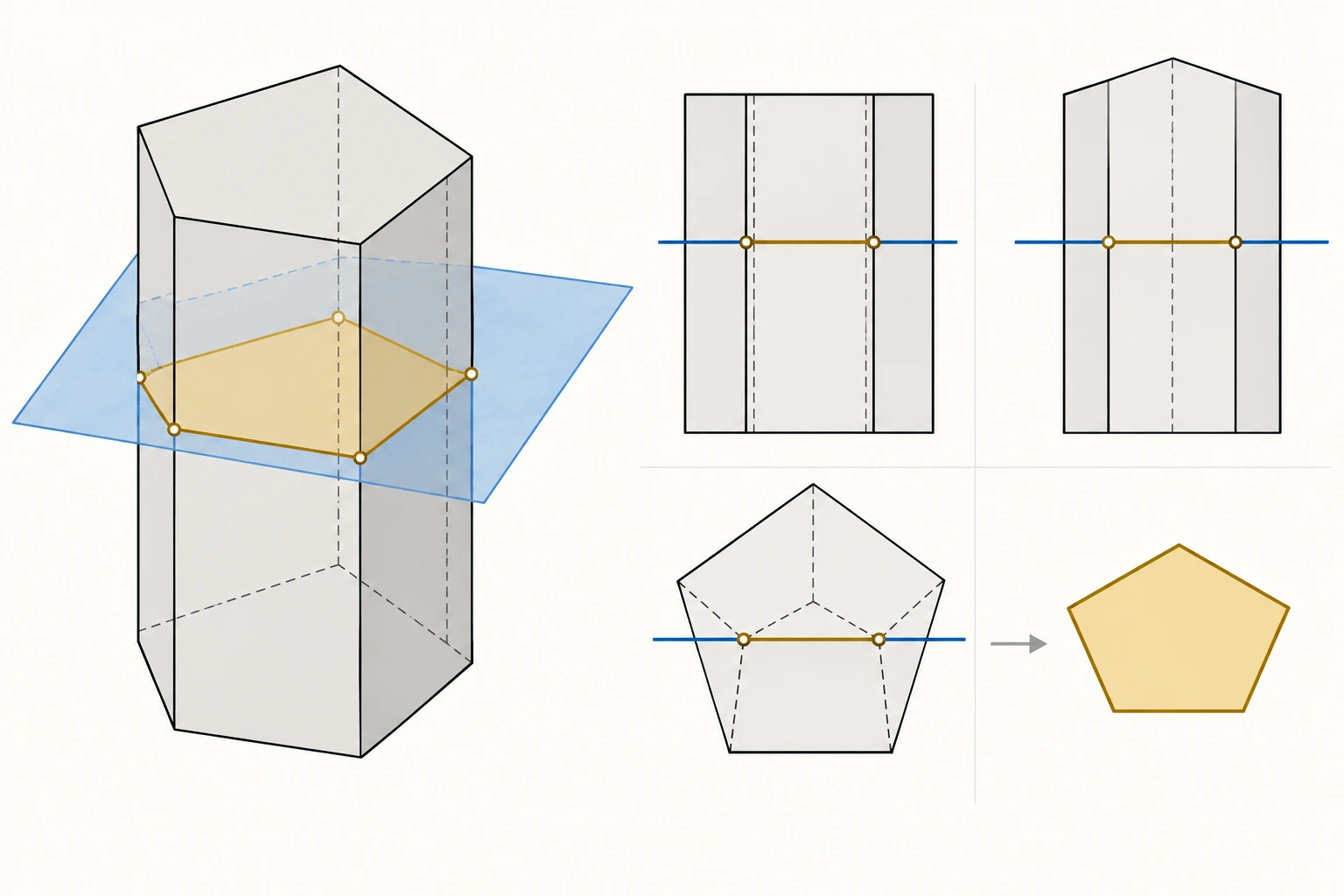

A secção é a figura formada pelas interseções do plano cortante com as arestas ou superfícies do sólido; só contam encontros efetivos. Um plano de topo atravessa um prisma de base pentagonal, entrando numa face lateral e saindo por outra. Uma representação geométrica traduz relações espaciais por construções controláveis no plano. Antes de traçar, identifica os elementos dados, as posições relativas e a projeção em que cada informação se lê. Uma figura que parece correta à vista pode contrariar cotas, afastamentos ou incidências; convém por isso distinguir o desenho auxiliar da condição geométrica que ele prova.

Encontrar as arestas cortadas nas projeções, ligar os pontos pela ordem das faces e verificar a figura resultante no sólido. Mantém as linhas auxiliares necessárias para reconstruir o raciocínio e assinala as correspondências entre projeções. Cada operação deve conservar a relação espacial inicial, mesmo quando se recorre a mudança de plano, rebatimento ou construção equivalente. No fim, verifica o resultado voltando às condições do enunciado: a solução tem de satisfazer todas, não apenas produzir uma forma visualmente plausível.

Unir pontos apenas pela proximidade na folha pode atravessar o exterior do prisma. O polígono de secção acompanha a sucessão de faces realmente atravessadas; a sua forma depende da inclinação do plano. Se a construção admitir mais de uma posição, apresenta a condição que distingue as soluções. Visibilidade, verdadeira grandeza e interseção não se inferem só pelo aspeto de uma vista; exigem uma justificação própria. Explica também quando o método usado deixa de ser suficiente, por exemplo se faltar um dado ou se a posição espacial do elemento mudar.
