Qué vas a aprender
- Reconocer un camino cerrado que atraviesa generador, conductores y receptor.
- Distinguir circuito abierto, cerrado funcional y cortocircuito sin construir montajes peligrosos.
- Modelar una solución robotizada como entrada, proceso y salida.
Antes de empezar
- Reconocer que una pila transfiere energía a un receptor mediante un circuito.
- Distinguir de cursos previos materiales conductores y aislantes en ejemplos básicos; el magnetismo queda como reactivación opcional, no como eje de esta lección.
La corriente necesita un recorrido funcional

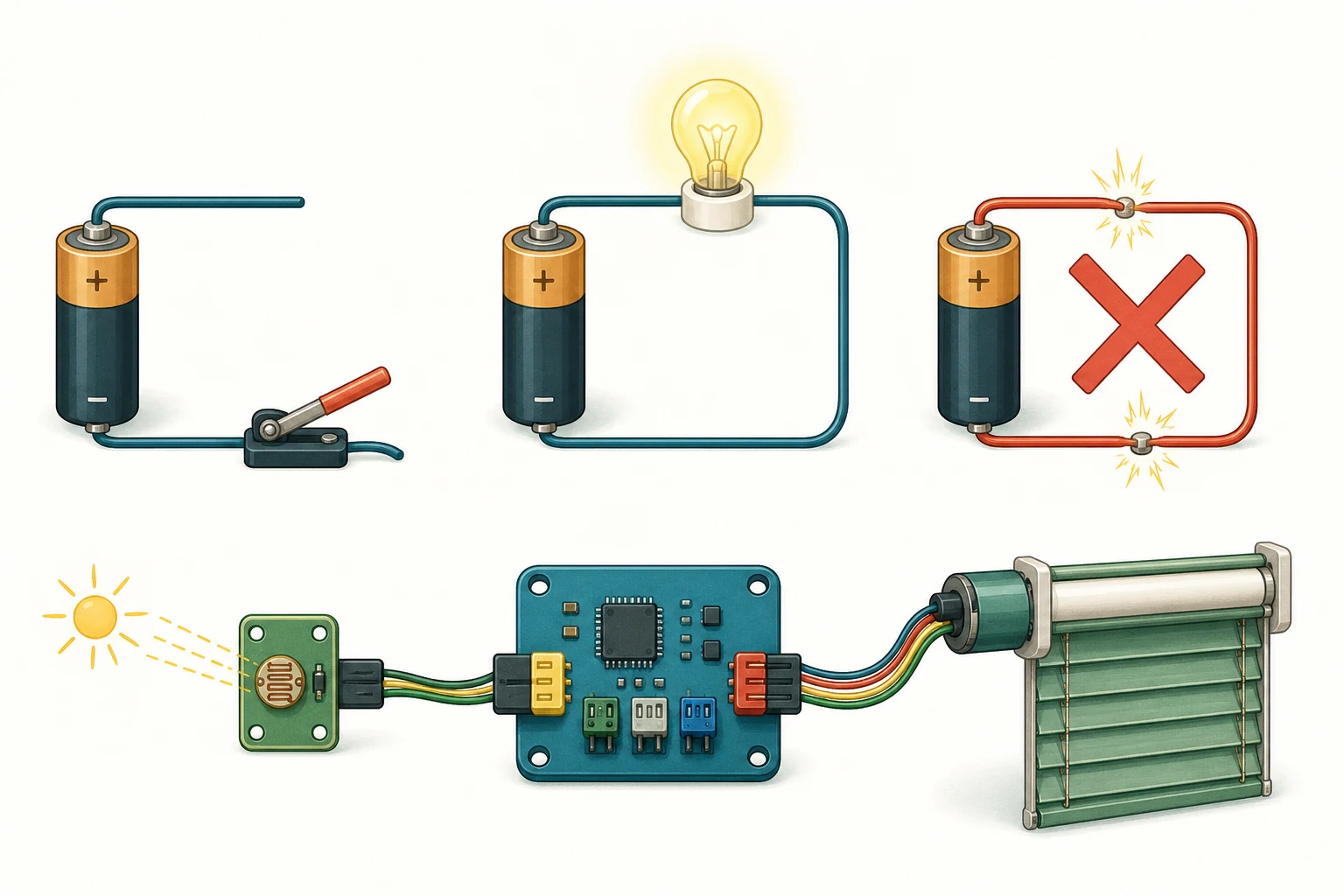

Un circuito escolar sencillo incluye una fuente de energía, conductores y un receptor como una bombilla o un motor. Para funcionar, el camino debe salir de un polo de la pila, atravesar el receptor y volver al otro polo.
Un interruptor no crea corriente: abre o cierra el camino. Un dibujo solo representa conexión si las uniones están realmente trazadas entre los contactos correctos.
Componentes y funciones
| Componente | Función | Pregunta de diagnóstico |
|---|---|---|
| Pila | Mantiene una diferencia que permite transferencia eléctrica | ¿Se conectan sus dos polos por un camino funcional? |
| Conductores | Unen componentes | ¿Hay alguna interrupción o unión equivocada? |
| Receptor | Transforma energía eléctrica | ¿La corriente debe atravesarlo? |
| Interruptor | Abre o cierra el camino | ¿Está en la posición necesaria? |
Tres estados que no deben confundirse
- Abierto
Existe un hueco y no hay recorrido completo.
- Cerrado funcional
El recorrido completo atraviesa el receptor.
- Cortocircuito
Una conexión de resistencia muy baja evita el receptor y puede producir calentamiento; no se construye como experimento.
Diagnosticar en papel antes de tocar componentes
- Usa solo pilas y componentes escolares de baja tensión bajo supervisión.
- Sigue con el dedo el recorrido desde un polo hasta el otro.
- Comprueba que el receptor forma parte del camino.
- Busca huecos, contactos dibujados que no se tocan y atajos entre polos.
- Desconecta la fuente antes de cambiar el montaje y nunca uses la red eléctrica.
De circuito a sistema robotizado
Una estructura robotizada recibe una entrada mediante un sensor o mando, procesa esa información según una regla y produce una salida mediante un actuador. El actuador puede ser un motor, una luz o un sonido.
El dibujo entrada-proceso-salida ayuda a diseñar antes de programar. La programación concreta queda fuera de esta lección; el objetivo es justificar qué dato recibe el sistema y qué acción realiza.
Ventilación automática de una maqueta
Un sensor detecta que una condición supera el valor acordado; un controlador lo compara y activa un pequeño ventilador.
- Entrada: lectura del sensor.
- Proceso: comparación con el valor programado.
- Salida: motor del ventilador en funcionamiento.
Cada bloque tiene una función y el circuito debe alimentar de forma segura al sensor, control y actuador.
- Un circuito cerrado funcional recorre el receptor y vuelve a la fuente.
- Un cortocircuito es un atajo peligroso, no una variante que probar.
- Los diagnósticos empiezan en el esquema y con la fuente desconectada.
- Una solución robotizada se puede explicar como entrada, proceso y salida.
Sigue el camino a través del receptorPrueba otro caso
¿Qué descripción puede encender una bombilla escolar?
¿Qué esquema permitiría funcionar a un pequeño motor escolar?
Solución accesible sin interacción
Respuesta: Un circuito cerrado entre polos que pase por la bombilla — La corriente ha de atravesar el receptor y tener camino de retorno.
El circuito funcional es cerrado y obliga a la corriente a atravesar el receptor.
Respuesta: Un circuito cerrado que pase por el motor — Generador, conductores y receptor completan el recorrido.
Generador, conductores y receptor forman un camino cerrado sin cortocircuito.
Distingue estados sin construir el peligroPrueba otro caso
Relaciona cada dibujo descrito con su estado.
Relaciona cada diagnóstico con la acción segura.
Solución accesible sin interacción
Respuesta: El interruptor deja un hueco → circuito abierto; El camino pasa por la bombilla y vuelve a la pila → cerrado funcional; Un conductor une directamente los polos → cortocircuito peligroso
La continuidad y la presencia del receptor distinguen los tres estados.
Respuesta: Hay una interrupción en el cable → mantener la fuente desconectada y revisar el hueco; El receptor forma parte del recorrido completo → cerrar solo con componentes escolares supervisados; Aparece un atajo entre polos → no construir y retirar el esquema
El diagnóstico se hace en papel y con la fuente desconectada antes de cualquier montaje.
Modela entrada, proceso y salidaPrueba otro caso
Relaciona cada parte de una persiana automática.
Relaciona cada parte de un ventilador automático de maqueta.
Solución accesible sin interacción
Respuesta: Sensor detecta mucha luz → entrada del sistema; Controlador compara con el valor programado → proceso de control; Motor baja la persiana → salida o actuación
La solución separa el dato recibido, la decisión programada y la acción física.
Respuesta: Sensor mide la temperatura → entrada medida; Programa compara con un umbral → procesamiento; Motor mueve las aspas → salida actuadora
Una solución robotizada se explica como entrada, proceso y salida, no como un objeto que decide solo.
Del circuito seguro al sistema robotizado
Diagnostica un circuito abierto, uno funcional y un cortocircuito; después modela una persiana automática como entrada, proceso y salida.
Solución accesible sin interacción
- Aplica reconocer un camino cerrado que atraviesa generador, conductores y receptor.
- Aplica distinguir circuito abierto, cerrado funcional y cortocircuito sin construir montajes peligrosos.
- Aplica modelar una solución robotizada como entrada, proceso y salida.
Respuesta: El abierto contiene una interrupción; el funcional es cerrado y atraviesa el receptor; el cortocircuito une polos sin receptor y no debe construirse. En la persiana, el sensor aporta la entrada, el controlador procesa y el motor actúa.
La respuesta usa continuidad, seguridad y arquitectura entrada-proceso-salida.
Compruébalo ahora
¿Qué descripción representa un circuito sencillo que puede encender una bombilla?
- Hay una pila y una bombilla, pero uno de los cables termina sin conectar.
- Los dos polos de la pila se conectan a los dos contactos de la bombilla formando un camino cerrado que pasa por ella.
- Un cable une directamente los dos polos de la pila y evita la bombilla.
Ver solución explicada
Respuesta: Los dos polos de la pila se conectan a los dos contactos de la bombilla formando un camino cerrado que pasa por ella.
El primer caso está abierto y el tercero describe un cortocircuito. Solo el segundo incluye el receptor en el recorrido completo.
Clasifica: A) el interruptor deja un hueco en el camino; B) el camino pasa por la bombilla y vuelve a la pila; C) un conductor conecta directamente los polos de la pila sin receptor. Usa abierto, cerrado funcional o cortocircuito, y señala cuál no debe construirse.
Ver solución explicada
Respuesta: A es abierto; B es cerrado funcional; C es cortocircuito y no debe construirse.
El criterio es la continuidad y si el recorrido atraviesa un receptor. Un atajo entre polos puede calentar los componentes.
Una persiana automática detecta mucha luz, un controlador compara el dato con el valor programado y un motor baja la persiana. Relaciona: entrada/sensor, proceso/control y salida/actuador.
Ver solución explicada
Respuesta: Entrada/sensor: detección de luz. Proceso/control: comparación con el valor programado. Salida/actuador: el motor baja la persiana.
La secuencia separa el dato recibido, la decisión programada y la acción física.
Alineación curricular y fuentes
- Conocimiento del Medio Natural, Social y Cultural · tercer ciclo · energía eléctrica, fuentes, transformaciones, transferencia, circuitos y estructuras robotizadas; 6.º es secuenciación editorial. La ruta heredada no presenta magnetismo como eje oficial del curso · Real Decreto 157/2022, currículo básico de Educación Primaria
