Classe terza, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Separare costruzione dell'immagine e soluzione strutturale.
Prima di iniziare
- Firenze del Quattrocento
- Disegno geometrico
L'idea centrale
Le sperimentazioni prospettiche associate a Brunelleschi chiedono come rappresentare su un piano lo spazio visto da un punto determinato; rette parallele in profondità possono convergere verso un punto di fuga nella costruzione. La cupola di Santa Maria del Fiore è un problema diverso: organizzare struttura e cantiere su grande luce senza centine lignee tradizionali dell'intera campata. Prospettiva e architettura condividono misura e progetto, ma non sono la stessa invenzione. Per valutare un edificio occorre distinguere soluzione tecnica, forma visibile e fonti sul cantiere.
Nella prospettiva centrale il quadro è una superficie fra occhio e oggetto: scelti punto di vista e linea d'orizzonte, le direzioni parallele che si allontanano possono convergere nel disegno. Questo procedimento riguarda la rappresentazione; un cambio del punto di osservazione richiede una costruzione diversa. Non ogni bordo della figura va forzato verso un unico punto: contano la direzione delle rette nello spazio e gli indizi realmente disegnati.
Nella cupola fiorentina il vincolo era invece coprire l'ampio vano ottagonale del duomo. L'Opera del Duomo documenta il cantiere avviato nel 1420, le due calotte, le costole, le catene e la disposizione a spina di pesce dei mattoni. La costruzione avanzò senza una centina lignea continua dell'intera luce. Uno schema in sezione mostra il rapporto fra calotta interna ed esterna, ma non autorizza a dedurre dimensioni, fasi o comportamento statico esatto senza rilievi e fonti tecniche. In entrambi i casi la geometria organizza decisioni; cambia ciò che bisogna dimostrare: coerenza visiva per il disegno, fattibilità costruttiva per l'edificio.
- Criterio
- Punto di vista: posizione dell'occhio nella costruzione; punto di fuga: convergenza rappresentata di una famiglia di rette parallele in profondità. Calotta interna ed esterna: due parti della copertura, non due linee prospettiche.
Come procedere
- Stabilisci se la domanda riguarda un'immagine o una struttura reale.
- Nel disegno controlla orizzonte, direzioni parallele e convergenze; nella cupola identifica vano, calotte e cantiere.
- Indica quale prova sostiene la conclusione e quale dato manca allo schema.
Esempio svolto

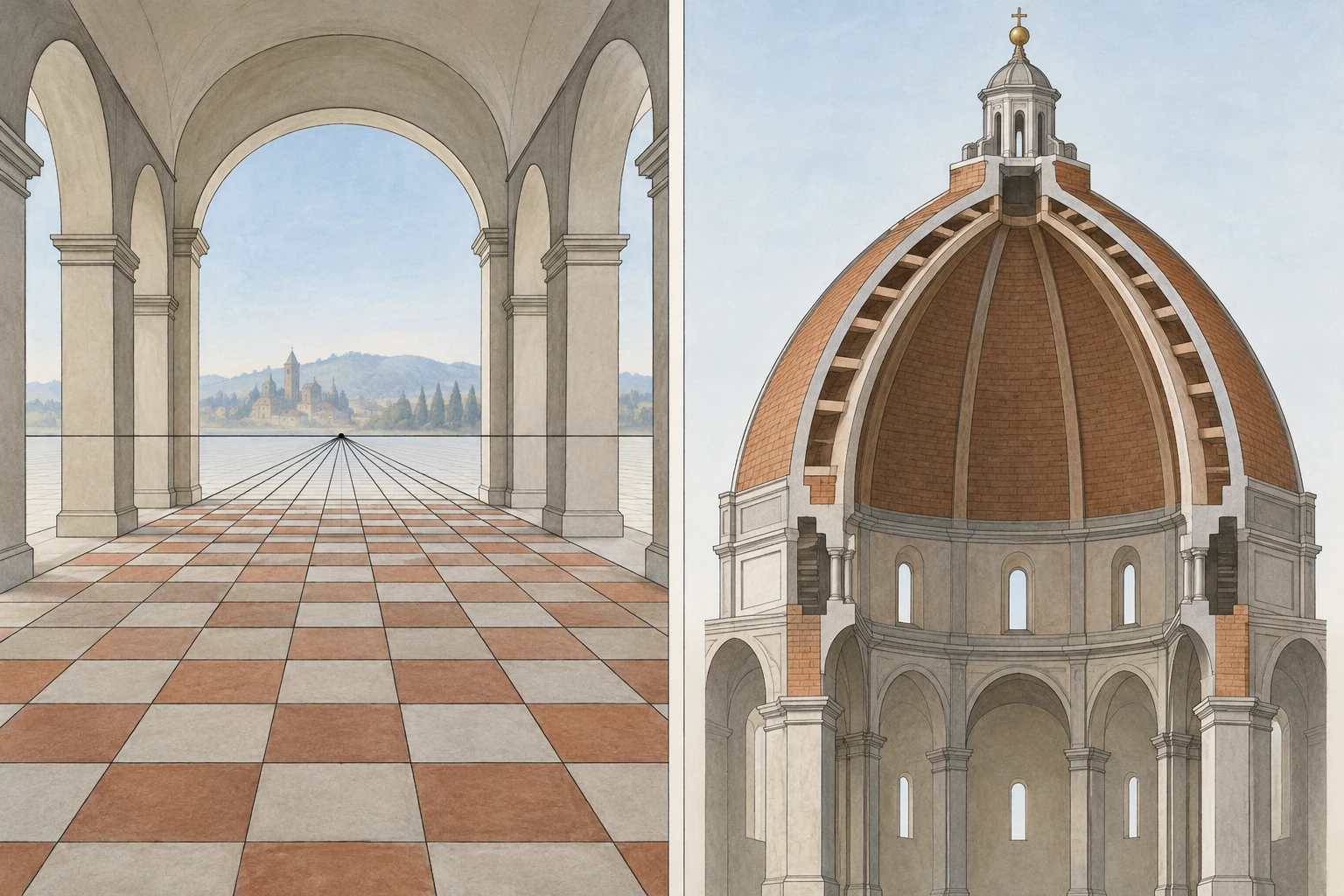

In uno schizzo di un chiostro, le fughe del pavimento convergono; accanto compare una sezione di copertura con due gusci. Che cosa mostra ciascun disegno?
- Riconosco nello schizzo una convergenza di linee che rappresentano la profondità da un osservatore.
- Nella sezione distinguo due parti della copertura reale, rappresentate come taglio e non come veduta prospettica.
- Non deduco la resistenza della copertura dalla convergenza del pavimento né quote reali dalla sezione non misurata.
Il primo disegno argomenta lo spazio visto; il secondo illustra un'organizzazione costruttiva da verificare con dati tecnici.
Errore da evitare
Usare 'prospettiva' come spiegazione meccanica della cupola o presentare un unico punto di fuga come proprietà di ogni immagine.
Controllo e limiti
- La sezione non è rilievo ingegneristico della cupola reale.
- La ripartizione tra terza e quarta è una scelta editoriale.
Prova subito
Due bordi paralleli di una strada rappresentata convergono: quale dispositivo può essere in gioco?
Vedi la soluzione spiegata
Risposta: Un punto di fuga prospettico.
La convergenza costruita simula la profondità da un punto di vista.
Risposta: Un punto di fuga prospettico.
La convergenza costruita simula la profondità da un punto di vista.
Il punto di fuga spiega da solo la stabilità della cupola fiorentina?
Vedi la soluzione spiegata
Risposta: No.
La stabilità richiede analisi di geometria strutturale e costruzione.
Risposta: No.
La stabilità richiede analisi di geometria strutturale e costruzione.
Quale fonte controllerebbe una tesi sulle tecniche del cantiere?
Vedi la soluzione spiegata
Risposta: Documenti e studi della costruzione, non la sola veduta esterna.
L'aspetto visibile non rivela automaticamente tutte le fasi tecniche.
Risposta: Documenti e studi della costruzione, non la sola veduta esterna.
L'aspetto visibile non rivela automaticamente tutte le fasi tecniche.
In una veduta, due bordi orizzontali paralleli nello spazio rimangono paralleli sul foglio: è obbligatorio inventare una fuga centrale?
Vedi la soluzione spiegata
Risposta: No; occorre verificare direzione e tipo di proiezione.
La sola etichetta prospettiva non impone una fuga a ogni famiglia di linee.
Risposta: No; occorre verificare direzione e tipo di proiezione.
La sola etichetta prospettiva non impone una fuga a ogni famiglia di linee.
Quale dettaglio della cupola permette di riconoscere due calotte ma non di calcolarne la stabilità?
Vedi la soluzione spiegata
Risposta: Una sezione schematica che separa guscio interno ed esterno.
La sezione identifica parti; per un calcolo servono misure, materiali e modello strutturale.
Risposta: Una sezione schematica che separa guscio interno ed esterno.
La sezione identifica parti; per un calcolo servono misure, materiali e modello strutturale.
