Classe quinta, secondaria di secondo gradoPercorso edumaterial
Che cosa imparerai
- Distinguere portatori, drogaggio e neutralità globale.
- Motivare una conclusione con un indizio pertinente.
- Esplicitare ciò che il caso non permette di dedurre.
Prima di iniziare
- Carica elettrica
- Elettroni nei solidi
L'idea centrale

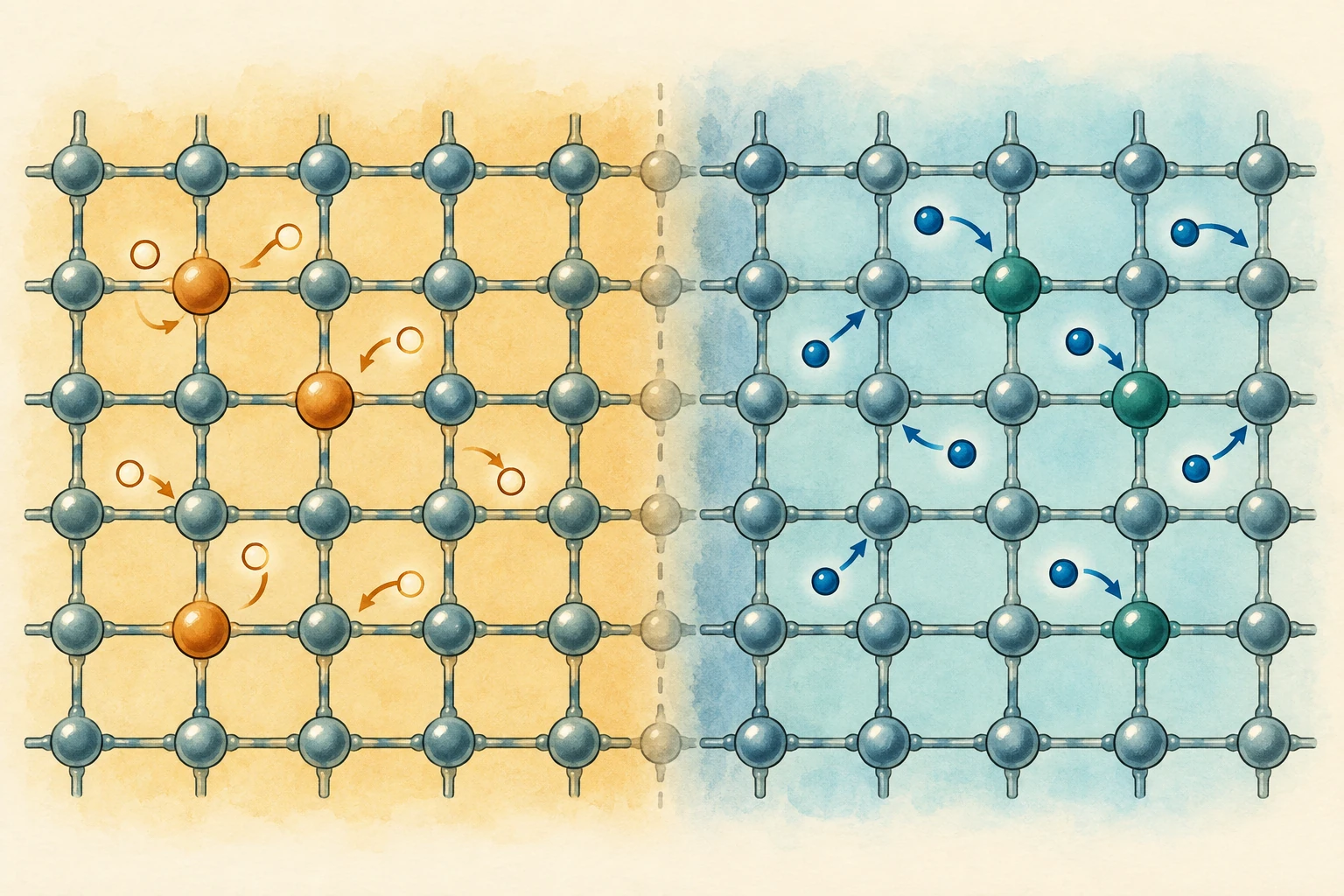

Nel silicio cristallino, i legami elettronici danno origine a una struttura di bande che rende la conduzione diversa da quella di un metallo ideale. Un drogante donatore può aumentare la disponibilità di elettroni mobili; uno accettore può aumentare le lacune, che descrivono l'assenza di un elettrone in stati occupabili. Parlare di materiale di tipo n o p indica i portatori maggioritari, non una carica elettrica totale permanentemente negativa o positiva del campione.
- Relazione e condizioni
- Una giunzione p-n mette a contatto regioni con portatori maggioritari diversi. Vicino al contatto si forma una zona di svuotamento e un campo interno; la risposta alla polarizzazione non equivale a un interruttore perfetto in ogni condizione. Temperatura, materiali e dettagli costruttivi contano. Il DM presenta i semiconduttori come esempio di approfondimento possibile, non come obbligo separato: questa lezione segnala l'opzione e si limita a un modello qualitativo.
Come ragionare
- Individua sistema, grandezze, unità e sistema di riferimento.
- Scrivi il modello e le condizioni fisiche che lo rendono applicabile.
- Calcola o confronta le grandezze, conservando unità e ordine di grandezza.
- Distingui previsione del modello, misura e limite sperimentale.
Esempio svolto
Nel silicio di tipo n quali portatori sono maggioritari?
- Il drogaggio donatore aumenta gli elettroni disponibili.
Gli elettroni.
Errore da evitare
Errore frequente: Credere che una regione n sia globalmente negativa o ricavare corrente numerica dal solo disegno p-n. Correzione: Separa portatori maggioritari e neutralità globale; per la corrente servono polarizzazione e parametri.
Limiti
- Il caso e il diagramma sono costruzioni didattiche, non documenti autentici o una trattazione esaustiva.
Prova subito
Un diagramma mostra una regione n e una p entrambe globalmente neutre. È contraddittorio? Motiva la risposta con i dati del caso.
Vedi la soluzione spiegata
Risposta: No. n e p indicano portatori maggioritari; non impongono carica netta dell'intero materiale.
n e p indicano portatori maggioritari; non impongono carica netta dell'intero materiale.
Risposta: No. n e p indicano portatori maggioritari; non impongono carica netta dell'intero materiale.
n e p indicano portatori maggioritari; non impongono carica netta dell'intero materiale.
Un campione di silicio riceve donatori che apportano elettroni mobili. Quale regione descrivi?
Vedi la soluzione spiegata
Risposta: Una regione di tipo n, con elettroni portatori maggioritari.
I donatori modificano la popolazione dei portatori senza imporre carica totale netta.
Risposta: Una regione di tipo n, con elettroni portatori maggioritari.
I donatori modificano la popolazione dei portatori senza imporre carica totale netta.
Un campione riceve accettori e mostra lacune maggioritarie. Spiega il tipo e la neutralità globale.
Vedi la soluzione spiegata
Risposta: È tipo p; le lacune sono maggioritarie ma il materiale nel complesso può restare neutro.
Ioni fissi e portatori mobili si compensano nel bilancio totale.
Risposta: È tipo p; le lacune sono maggioritarie ma il materiale nel complesso può restare neutro.
Ioni fissi e portatori mobili si compensano nel bilancio totale.
Confronta rame e semiconduttore drogato: perché non basta dire che entrambi conducono?
Vedi la soluzione spiegata
Risposta: Meccanismi e densità dei portatori differiscono.
Il drogaggio controlla portatori e proprietà elettriche del semiconduttore.
Risposta: Meccanismi e densità dei portatori differiscono.
Il drogaggio controlla portatori e proprietà elettriche del semiconduttore.
Un diagramma mostra una giunzione p-n ma omette contatti e polarizzazione. Puoi dedurre la corrente numerica?
Vedi la soluzione spiegata
Risposta: No: mancano condizioni di circuito e parametri fisici.
La sola presenza di due regioni non determina un valore di corrente.
Risposta: No: mancano condizioni di circuito e parametri fisici.
La sola presenza di due regioni non determina un valore di corrente.
Allineamento curricolare e fonti
- FISICA / approfondimento tecnologico facoltativo · righe 1478–1487 · Distinguere portatori, drogaggio e neutralità globale. Riferimento ufficiale: QUINTO ANNO. · DM 211/2010 · Allegato F · Liceo scientifico ordinario · obiettivi delle discipline
